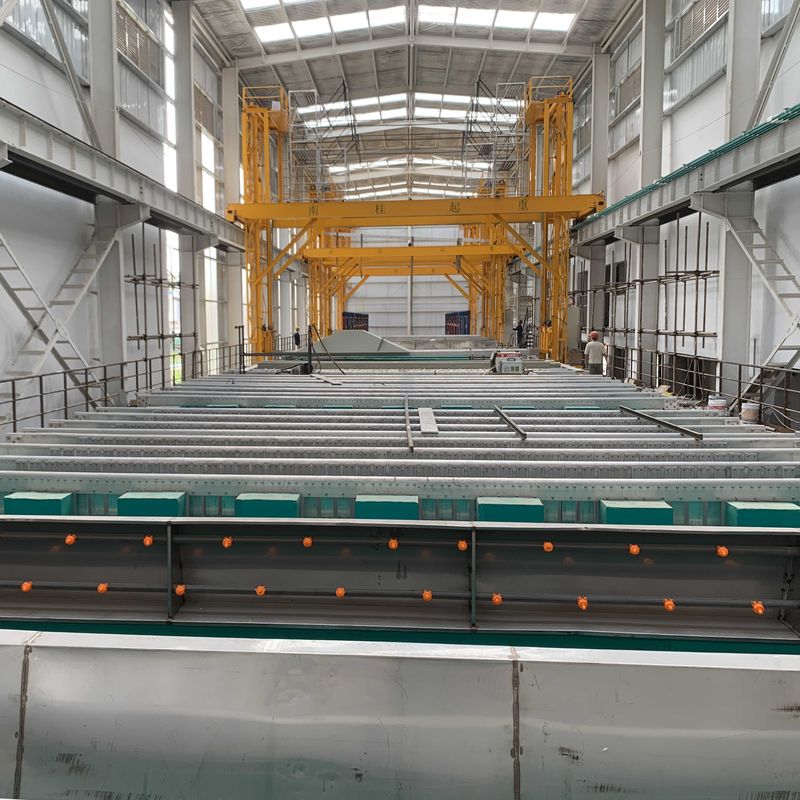

Guizhou encres à l'intérieur Taille 8000*largeur*3500 ligne de production semi-automatique d'anodisation
一Description de la production
1Les variations d'épaisseur de la couche anodisée peuvent affecter la résistance à la corrosion et l'apparence.
2L'anodisation de l'aluminium est un procédé électrochimique qui transforme la surface de l'aluminium en une finition d'oxyde anodique décoratif, durable et résistant à la corrosion.
3Le procédé consiste à immerger la pièce en aluminium dans une solution électrolytique, contenant généralement de l'acide sulfurique ou de l'acide chromique, et à lui faire passer un courant électrique.
二Condition de conception
| 1 | Alliage | D'aluminium 6061 à 6063 ou autres |
| 2 | Anodisation de la pensée du film | 10 à 12 μmmicron |
| 3 | Surface moyenne de couverture | 350 m2/t (tonnes) |
| 4 | Longueur maximale du profil en aluminium | Pour les véhicules à moteur |
| 5 | Ratio d'extrusion | 2.5 kg/m2 |
| 6 | Heures de travail/m | 300d/m x 20h/d = 600h/m |
| 7 | Système de support | Trois appareils électriques/ rack |
| 8 | Fonctionnement des rayonnages | Le manuel |
| 9 | Taux d'utilisation des équipements | 0.9 |
| 10 | Énergie électrique | AC à trois phases 380v 50hz |
| 11 | Puissance de commande | AC220V à 50 Hz |
| 12 | Fourniture d'eau | 2 kg/cm2·G |
| 13 | Vapeur chaude | 6 kg/cm2·G |
| 14 | Compresseur d'air | 6 kg/cm2·G |
三.Réservoir de traitement
| 1 | Dégrassant [Acide sulfurique libre180 ± 30 g/l] | 1 réservoir |
| 2 | Gravure alcaline[F]réalkali 40 à 60 g/l,Al3+ 30 à 120 g/] | 2 réservoirs |
| 3 | Neutralité[Acide sulfurique libre180 ± 20 g/l] | 1 réservoir |
| 4 | Anodisation [Acide sulfurique libre140 à 180 g/l,Al3+≤ 20 g/l] | 5 réservoirs |
| 5 | Colorisant [sulfate brun 3 à 8 g/l,Acide sulfurique libre15 à 25 g/l, pH 0,8-1,2 | 2 réservoirs |
| 6 | Étanchéité à température moyenne [PH 5-6.5,Ions de nickel00,8-1,3 g/l,Fluorion00,3 à 0,7 g/l] | 3 Réservoir |
四.Processus de traitement:
(6)Couche anodisante moyenne: 0,36*1,3*30*0,77 = 10,81um
1) Leprocédé de chlorage: mélange de sels
2) Quantité: 2 étagères/réservoir x 1 étagère = 2 étagères
3) Densité de courant: 70A
4) Temps de traitement: 2 à 8 min
6- Le scellement.
1) Méthode d'étanchéité: étanchéité à température moyenne ou normale
2) LeQuantité:6 piles (rack) par réservoir x 1 réservoir
3) Temps de traitement 10 à 15 min
五. Paramètre de conception et réglage
1. Zone de traitement anodisante:
1) LeChaque réservoir de procédé d'anodisation nécessite 40 minutes, où le total de l'ensemble de l'échafaudage/an:Je suis désolée.
(2 racks x 5 réservoirs x 60 min/h) ÷ 40 min x 600 heures = 9000 racks)
2) Conception de 50 m2/Où chaque réservoir est de 100m2
3) Traitement de surface/année:9000Le dépôt de l'échantillon doit être effectué à l'aide d'un dispositif d'échantillonnage.
2Poids du traitement anodisant:
Production mensuelle: 450000 m2÷ 350 m2/T*0,9=1157,1T¥1000T
3.Consommation d'électricité:
1) Réservoir d'anodisation: 100m2/réservoir* 130A/m2÷0,9=14444A/réservoir
Réducteur de puissance: 15000A = 5 unités
2) réservoir de chlorage:100m2/réservoir × 70A/m2÷0,9 = 7777A/réservoir
Réducteur de couleur: 8000A = 2 unités
六. Processus de discussion
| Discrétion pour UN | ||
| 1 | Le | Dégraissage |
| 2 | Rs | Rincage |
| 3 | HW Rs | Rinçage à l'eau chaude |
| 4 | AE | Gravure alcaline |
| 5 | Ne | Neutralité |
| 6 | Une | Anodisation |
| 7 | C.L. | Coloriage |
| 8 | Je vous en prie | Sélection |
| 9 | - Je vous en prie. | Déchargement des matériaux |
| 10 | Pc | Emballage |
