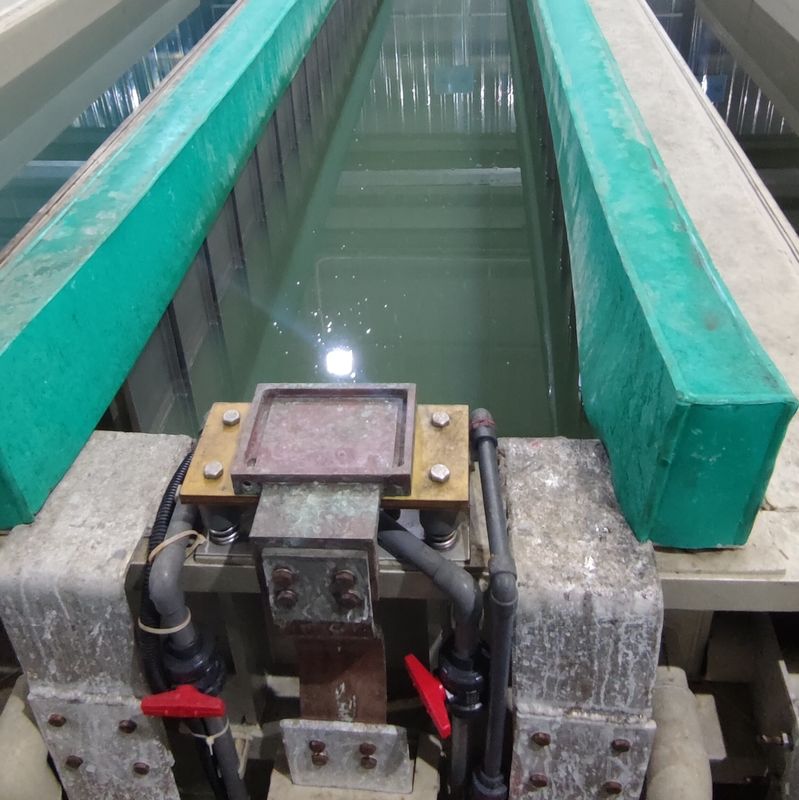

200 T/Monat Manuelle Horizontale U-Modus-Anodisierungsanlage
一.Name der Ausrüstung
| 1 | Name | Steuerung Horizontale Anodizungsleitung |
| 2 | Ausgabe | 200 T/Monat |
| 3 | Modell | Horizontale U-Modus |
| 4 | Betriebsart | Halbautomatische oder automatische |
| 5 | Regelmethode | Manuelles Regalsystem |
二- Prozessbehälter
| 1 | Entfettungsmittel [Freie Schwefelsäure180 ± 30 g/l] | 1 Behälter |
| 2 | Alkalische Radierung[Frealkali 40 bis 60 g/l,Al3+ 30 bis 120 g/] | 1 Behälter |
| 3 | Neutralisierung[Freie Schwefelsäure180 ± 20 g/l] | 1 Behälter |
| 4 | Anodisierung [Freie Schwefelsäure140-180 g/l,Al3+≤20 g/l] | 1Behälter |
| 5 | Farbstoff [Stanussulfat] 3 bis 8 g/l,Freie Schwefelsäure15-25 g/l, pH 0,8-1,2] | 1 Behälter |
| 6 | Durchschnittliche Temperaturdichtung [PH 5-6.5,Nickel-Ionen00,8-1,3 g/l,Fluorion00,3-0,7 g/l] | 1 Behälter |
三.Konstruktionszustand
| 1 | mit einer Breite von mehr als 20 mm | Aluminium 6061 bis 6063 oder andere |
| 2 | Anodisierungsfolie | 10 bis 12 μmMikron |
| 3 | Durchschnittliche Abdeckungsfläche | 350 m2/t (Tonne) |
| 4 | Maximale Aluminiumprofillänge | 6500 mm |
| 5 | Extrusionsverhältnis | 2.5 kg/m2 |
| 6 | Arbeitszeit/m | 300 d/m x 20 h/d = 600 h/m |
| 7 | Regalsystem | Zwei Leuchten/Rack |
| 8 | Betrieb von Regalen | Handbuch |
| 9 |
Ausrüstungsnutzungsquote
|
0.9 |
| 10 | Stromversorgung | Wechselstrom 3phase 380v 50hz |
| 11 | Steuerungskraft | AC220V 50Hz |
| 12 | Wasserversorgung | 2 kg/cm2·G |
| 13 | Warmdampf | 6 kg/cm2·G |
| 14 | Kompressorluft | 6 kg/cm2·G |
四- Behandlungsprozess:
(6)Durchschnittliche Anodisierungsschicht: 0,36*1,3*30*0,77 = 10,81um
1)Klorprozess: Mischsalze
2) Menge: 2 Stücke/Tank x 1 Tank = 2 Stücke
3) Stromdichte: 70A
4) Verarbeitungszeit: 2-8 Minuten
6. Versiegelung
1) Versiegelungsmethode: Versiegelung bei mittlerer oder normaler Temperatur
2)Anzahl:6 Stücke (Rack) / Tank x 1 Tank
3) Verarbeitungszeit 10-15min
五.Konstruktionsparameter und Einstellung
1Anodisierungsbereich:
1)Jeder Anodisierungsprozessbehälter benötigt 40 Minuten, wobei die Gesamtspanne pro Jahr:- Ich weiß.
(Zwei Racks x ein Tank x 60 Minuten/h) ÷ 40 Minuten x 600 Stunden = 1800 jig (Racks)
2)Entwurf 50 m2/Jeder Tank ist 100 m2 groß.
3)Flächenbehandlung/Jahr: 1800 jig (Rack) x 50 m2 /jig = 90000 m2
2. Gewicht der Anodisierung:
Monatliche Produktion: 90000m2÷350m2/T*0,9=231T¥200T
3.Stromverbrauch:
1) Anodisiertank:100m2/Tank* 130A/m2÷0,9=14444A/Tank
Leistungsgerechter: 15000A = 1 Einheit
2) Chlorbehälter:100 m2/Tank × 70 A/m2÷0,9 = 7777 A/Tank
Farbkorrektur: 8000A = 1 Einheit
六.Prozess-Chat
| Beschreibung für UN | ||
| 1 | Die | Entfettung |
| 2 | Rs | Spülen |
| 3 | HW Rs | Mit heißem Wasser spülen |
| 4 | AE | Alkalische Radierung |
| 5 | Nicht | Neutralisierung |
| 6 | Ein | Anodisierung |
| 7 | Cl | Färbung |
| 8 | - Ich weiß nicht. | Versiegelung |
| 9 | MU | Materialentladung |
| 10 | Computer | Verpackung |
