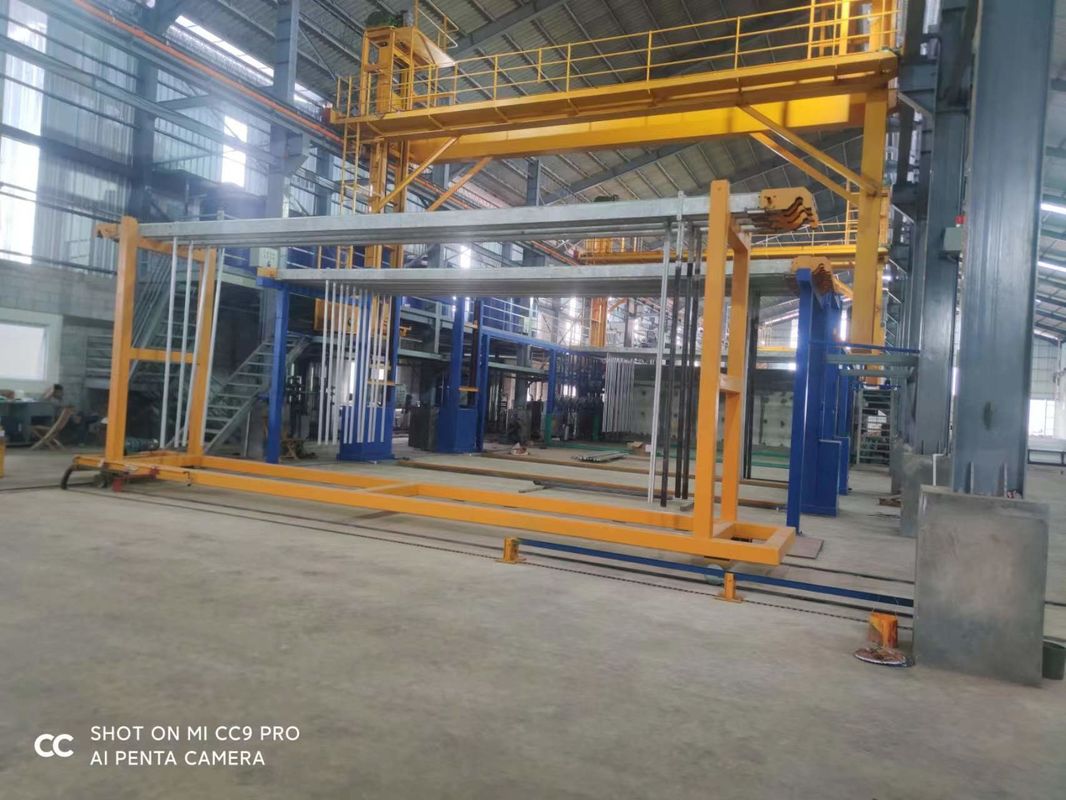

3000 T/Monat Halbautomatische Anodisierungsanlage
一Beschreibung:
Name: Steuerung Horizontale Anodisierung
Leistung: 3000 T/Monat
Muster: Horizontalem U-Modus.
Manipulationsart: Halbautomatisch oder automatisch
Rackweg: Manul-Rakensystem
二.Konstruktionszustand
| 1 |
mit einer Breite von mehr als 20 mm |
Aluminium 6061 bis 6063 oder andere |
| 2 |
Anodisierungsfolie |
9 bis 12 μmMikron |
| 3 |
Durchschnittliche Abdeckungsfläche |
350 m2/t (Tonne) |
| 4 |
Maximale Aluminiumprofillänge |
6500 mm |
| 5 |
Extrusionsverhältnis |
2.5 kg/m2 |
| 6 |
Arbeitszeit/m |
300 d/m x 20 h/d = 600 h/m |
| 7 |
Regalsystem |
Drei Leuchten/Rack |
| 8 |
Betrieb von Regalen |
Mamual |
| 9 |
Ausrüstungsnutzungsquote |
0.9 |
| 10 |
Stromversorgung |
Wechselstrom 3phase 380v 50hz |
| 11 |
Steuerungskraft |
AC220V 50Hz |
| 12 |
Wasserversorgung |
2 kg/cm2·G |
| 13 |
Warmdampf |
6 kg/cm2·G |
| 14 |
Kompressorluft |
6 kg/cm2·G |
三. Prozessbehälter
| 1 |
Entfettung [Freies Schwefelsäure 180±30 g/l] |
1 Behälter |
| 2 |
Alkalische Radierung[freies Alkali 40-60 g/l,Al3+ 30-120 g/] |
2 Behälter |
| 3 |
Neutralisierung[Freie Schwefelsäure180±20g/l] |
1 Behälter |
| 4 |
Anodisierung [Freie Schwefelsäure 140-180 g/l,Al3+≤20 g/l] |
8 Behälter |
| 5 |
Farbstoff [Stanussulfat 3-8 g/l,freie Schwefelsäure 15-25 g/l, pH 0,8-1,2] |
3Räume |
| 6 |
Durchschnittliche Temperaturdichtung [PH 5-6.5"Nickel-Ionen 0,8-1,3 g/l, Fluor-Ionen 0,3-0,7 g/l" |
3 Behälter |
四- Behandlungsprozess:
- Entfettung
(1) 6 Jig ((Rack) / Behälter x 1 Behälter=6jig ((Rack)
(2) Behandlungszeit: 2-5min
- Alkalische Radierung
(1) 6 Jig ((Rack) / Tank x 2 Tank=12 Jig(Rack)
(2)BehandlungZeit: 3-15 Minuten
- Neutralisierung
(1) 6 Jig ((Rack) / Behälter x 1 Behälter=6 jig(Rack)
(2)BehandlungZeit: 1-5 Minuten.
- Anodisierung
(1) 3 Stücke (Rack) / Tank x 8 Tanks = 24 Stücke (Rack)
(2) Stromdichte: 130 A/m2
(3) Bearbeitungszeit: 26 min
(4) Nichtverarbeitungszeit: 7 min
(5) Gesamtzeit 26+7=33min
(6)Durchschnittliche Anodisierungsschicht: 0,36*1,3*26*0,77 = 9,4um
- Farbe 1
1)Klorprozess: Mischsalze
2) Menge: 3 Stücke/Tank x 1 Tank = 3 Stücke/Tank
3) Stromdichte: 70A
4) Verarbeitungszeit: 2-8 Minuten
6- Versiegelung
1) Versiegelungsmethode: Versiegelung bei mittlerer oder normaler Temperatur
2)Anzahl:6 Stücke (Rack) / Tank x 1 Tank
3) Verarbeitungszeit 10-15min
五. Konstruktionsparameter und Einstellung
1Anodisierungsbereich:
1)Jeder Anodisierungsprozessbehälter benötigt 33 Minuten, wobei die Gesamtspanne pro Jahr:- Ich weiß.
(3 Racks x 8 Behälter x 60 Minuten/h) ÷ 33 Minuten x 600 Stunden = 26181 Jig (Rack)
2)Entwurf 50 m2/Jeder Tank ist 100 m2 groß.
3) Flächenbehandlung/Jahr26181Das System ist für die Bereitstellung der erforderlichen Daten auszufüllen.
2. Gewicht der Anodisierung:
Monatliche Produktion: 1309050m2÷350m2/T*0,9=3366T¥3000T
3.Stromverbrauch:
1) Anodisiertank:100m2/Tank* 130A/m2÷0,9=14444A/Tank
Leistungsbereiniger: 15000A = 3 Einheiten
2) Chlorbehälter:100m2/Tank × 70A/m2÷0,9 = 7777A/Tank
Farbkorrektur: 8000A = 3 Einheiten
六- Prozess-Chat
| Beschreibung für UN |
| 1 |
Die |
Entfettung |
| 2 |
Rs |
Spülen |
| 3 |
HW Rs |
Mit heißem Wasser spülen |
| 4 |
AE |
Alkalische Radierung |
| 5 |
Nicht |
Neutralisierung |
| 6 |
Ein |
Anodisierung |
| 7 |
Cl |
Färbung |
| 8 |
- Ich weiß nicht. |
Versiegelung |
| 9 |
MU |
Materialentladung |
| 10 |
Computer |
Verpackung |
