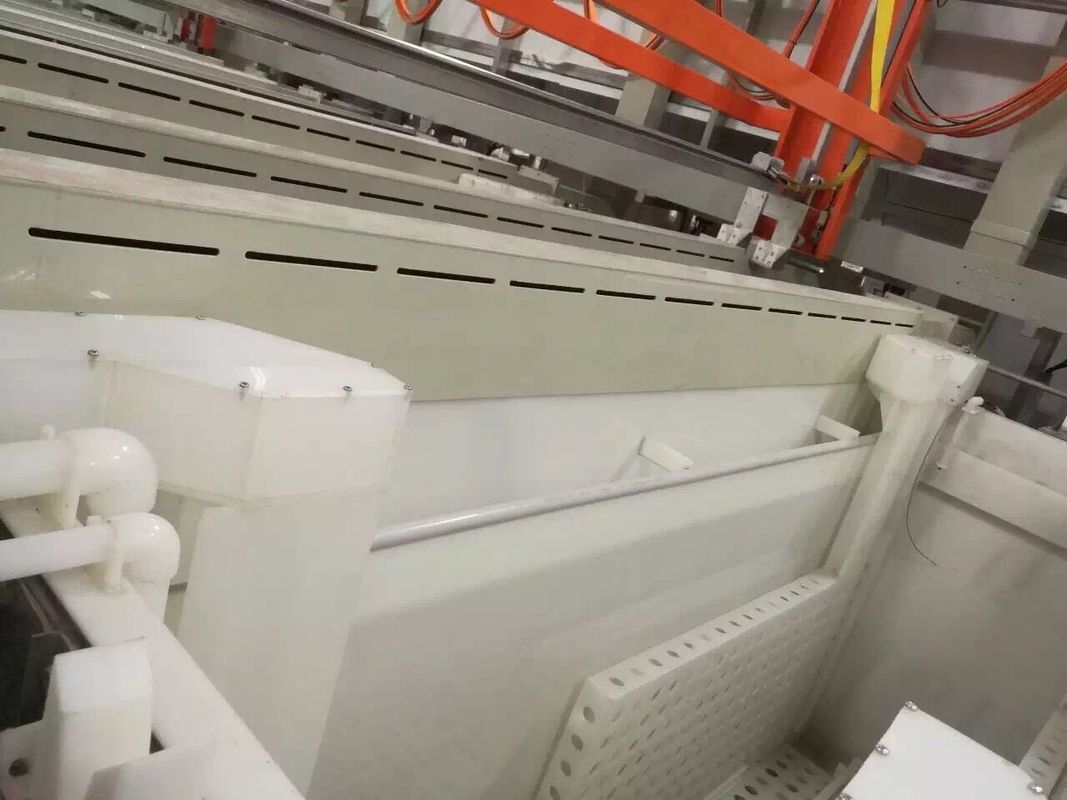

600T/Monat Horizontale U-Modus-Oxidationsproduktionslinie 8-12μM

600 T/Monat Manuelle Anodisierungsanlage

600 T/Monat Horizontale U-Modus-Oxidationsproduktionslinie 8-12μM

一. Ausrüstungsbezeichnung:

二. Konstruktionszustand

三- Prozessbehälter

四- Behandlungsprozess:

1. Entfettung
   (1) 6 Jig ((Rack) / Behälter x 1 Behälter=6jig ((Rack)
   (2) Behandlungszeit: 2-5min
2. Alkalische Radierung
   (1) 6 Jig ((Rack) / Tank x 2 Tank=12 Jig(Rack)
   (2)BehandlungZeit: 3-15 Minuten.
3. Neutralisierung
   (1) 6 Jig ((Rack) / Behälter x 1 Behälter=6 jig(Rack)
   (2)BehandlungZeit: 1-5 Minuten.
4. Anodisierung
   (1) 3 Stücke (Rack) / Tank x 2 Tanks = 6 Stücke (Rack)
   (2) Stromdichte: 130 A/m2
   (3) Bearbeitungszeit: 30 min
   (4) Zeit ohne Verarbeitung: 10 min
   (5) Gesamtzeit 30+10=40min

(6)Durchschnittliche Anodisierungsschicht: 0,36*1,3*30*0,77 = 10,81um

5. Farbe 1

1)Klorprozess: Mischsalze

2) Menge: 3 Stücke/Tank x 1 Tank = 3 Stücke/Tank

3) Stromdichte: 70A

4) Verarbeitungszeit: 2-8 Minuten

6. Versiegelung
1) Versiegelungsmethode: Versiegelung bei mittlerer oder normaler Temperatur
2)Anzahl:6 Stücke (Rack) / Tank x 1 Tank
3) Verarbeitungszeit 10-15min

五. Konstruktionsparameter und Einstellung

1Anodisierungsbereich:
1)Jeder Anodisierungsprozessbehälter benötigt 40 Minuten, wobei die Gesamtspanne pro Jahr:- Ich weiß.

(3 Racks x 2 Behälter x 60 Minuten/h) ÷ 40 Minuten x 600 Stunden = 5400 Jig (Racks)

2)Entwurf 50 m2^/Jeder Tank ist 100 m2 groß.
3)Flächenbehandlung/Jahr: 5400 jig (Rack) x 50m2 /jig = 270000m2

2. Gewicht der Anodisierung:
Monatliche Produktion: 270000 m2÷400 m2/T*0,9=607T¥600T

3.Stromverbrauch:
1) Anodisiertank:100m2/Tank* 130A/m2÷0,9=14444A/Tank

Leistungsbereiniger: 15000A = 2 Einheiten
        2) Chlorbehälter:100 m2/Tank × 70 A/m2÷0,9 = 7777 A/Tank

Farbkorrektur: 8000A = 1 Einheit

六Prozess-Chat
