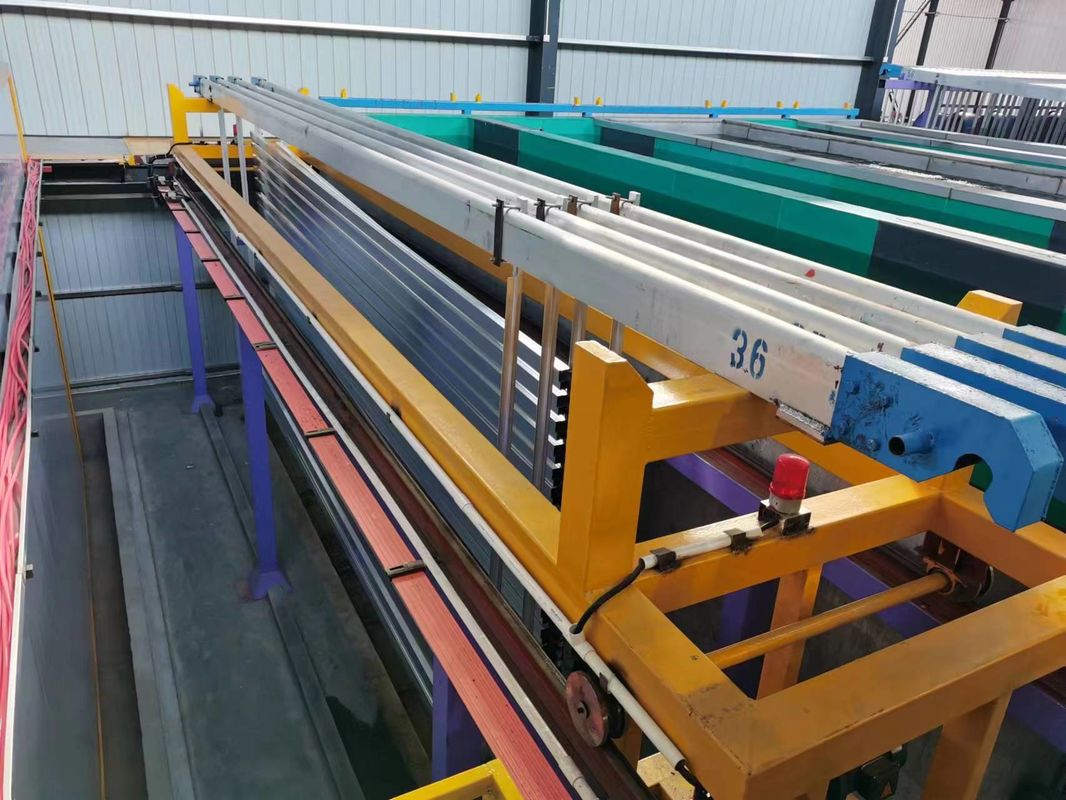

30000 T/Jahr Manuelle Horizontale Oxidationsproduktionslinie
一.Beschreibung :
1.Anodisierungsdicke: Die Dicke der anodisierten Beschichtung kann je nach gewünschter Anwendung variieren.
2.Prozesse nach der Anodisierung: Nach dem Anodisierungsprozess können zusätzliche Prozesse durchgeführt werden, um die Eigenschaften der anodisierten Teile weiter zu verbessern.
3.Anodisierte Aluminiumteile können in verschiedenen Farben hergestellt werden. Die Farbe wird entweder durch Färben der porösen anodisierten Schicht oder durch den Einsatz eines Prozesses namens integrale Farb-Anodisierung erreicht,mit einer Breite von mehr als 20 mm,.
二. Konstruktionszustand
| 1 | mit einer Breite von mehr als 20 mm | Aluminium 6061 bis 6063 oder andere |
| 2 | Anodisierungsfolie | 10 bis 12 μmMikron |
| 3 | Durchschnittliche Abdeckungsfläche | 350 m2/t (Tonne) |
| 4 | Maximale Aluminiumprofillänge | 6500 mm |
| 5 | Formel für die Extrusionsquote von Aluminium | 2.5 kg/m2 |
| 6 | Arbeitszeit | 300 d/m x 20 h/d = 600 h/m |
| 7 | Regalsystem | Drei Leuchten/Rack |
| 8 | Betrieb von Regalen | Handbuch |
| 9 | Ausrüstungsnutzungsquote | 0.9 |
| 10 | Stromversorgung | AC220V 50Hz |
| 11 | Steuerungskraft | AC220V 50Hz |
| 12 | Wasserversorgung | 2 kg/cm2·G |
| 13 | Warmdampf | 6 kg/cm2·G |
| 14 | Kompressorluft | 6 kg/cm2·G |
三- Prozessbehälter
| 1 | Entfettungsmittel [Freie Schwefelsäure180±30 g/l] | 1 Behälter |
| 2 | Alkalische Radierung[FRealkali 40 bis 60 g/l,Al3+ 30 bis 120 g/] | 2 Behälter |
| 3 | Neutralisierung[Freie Schwefelsäure180 ± 20 g/l] | 1 Behälter |
| 4 | Anodisierung [Freie Schwefelsäure140-180 g/l,Al3+≤20 g/l] | 8 Behälter |
| 5 | Farbstoff [Stanussulfat] 3 bis 8 g/l,Freie Schwefelsäure15-25 g/l, pH 0,8-1,2] | 3 Behälter |
| 6 | Durchschnittliche Temperaturdichtung [PH 5-6.5,Nickel-Ionen00,8-1,3 g/l,Fluorion00,3-0,7 g/l] | 3 Behälter |
四- Behandlungsprozess:
(6)Durchschnittliche Anodisierungsschicht: 0,36*1,3*30*0,77 = 10,81um
1)Klorprozess: Mischsalze
2) Menge: 3 Stücke/Tank x 1 Tank = 3 Stücke/Tank
3) Stromdichte: 70A
4) Verarbeitungszeit: 2-8 Minuten
6. Versiegelung
1) Versiegelungsmethode: Versiegelung bei mittlerer oder normaler Temperatur
2)Anzahl:6 Stücke (Rack) / Tank x 1 Tank
3) Verarbeitungszeit 10-15min
五. Konstruktionsparameter und Einstellung
1Anodisierungsbereich:
1)Jeder Anodisierungsprozessbehälter benötigt 40 Minuten, wobei die Gesamtspanne pro Jahr:- Ich weiß.
(3 Racks x 8 Behälter x 60 Minuten/h) ÷ 40 Minuten x 600 Stunden = 21600 jig (Rack)
2)Entwurf 50 m2/Jeder Tank ist 100 m2 groß.
3) Flächenbehandlung/Jahr21600Das ist der Fall, wenn die Verpackung nicht ausreichend ist.
2. Gewicht der Anodisierung:
Monatliche Produktion: 1080000m2÷350m2/T*0,9=2777T¥2500T
3.Stromverbrauch:
1) Anodisiertank:100m2/Tank* 130A/m2÷0,9=14444A/Tank
Leistungsbereiniger: 15000A = 3 Einheiten
2) Chlorbehälter:100m2/Tank × 70A/m2÷0,9 = 7777A/Tank
Farbkorrektur: 8000A = 3 Einheiten
六. Prozess-Chat
| Beschreibung für UN | ||
| 1 | Die | Entfettung |
| 2 | Rs | Spülen |
| 3 | HW Rs | Mit heißem Wasser spülen |
| 4 | AE | Alkalische Radierung |
| 5 | Nicht | Neutralisierung |
| 6 | Ein | Anodisierung |
| 7 | Cl | Färbung |
| 8 | - Ich weiß nicht. | Versiegelung |
| 9 | MU | Materialentladung |
| 10 | Computer | Verpackung |
