Peralatan Anodisasi Manual 2000T/Bulan AC220V - Daya Kontrol 50Hz

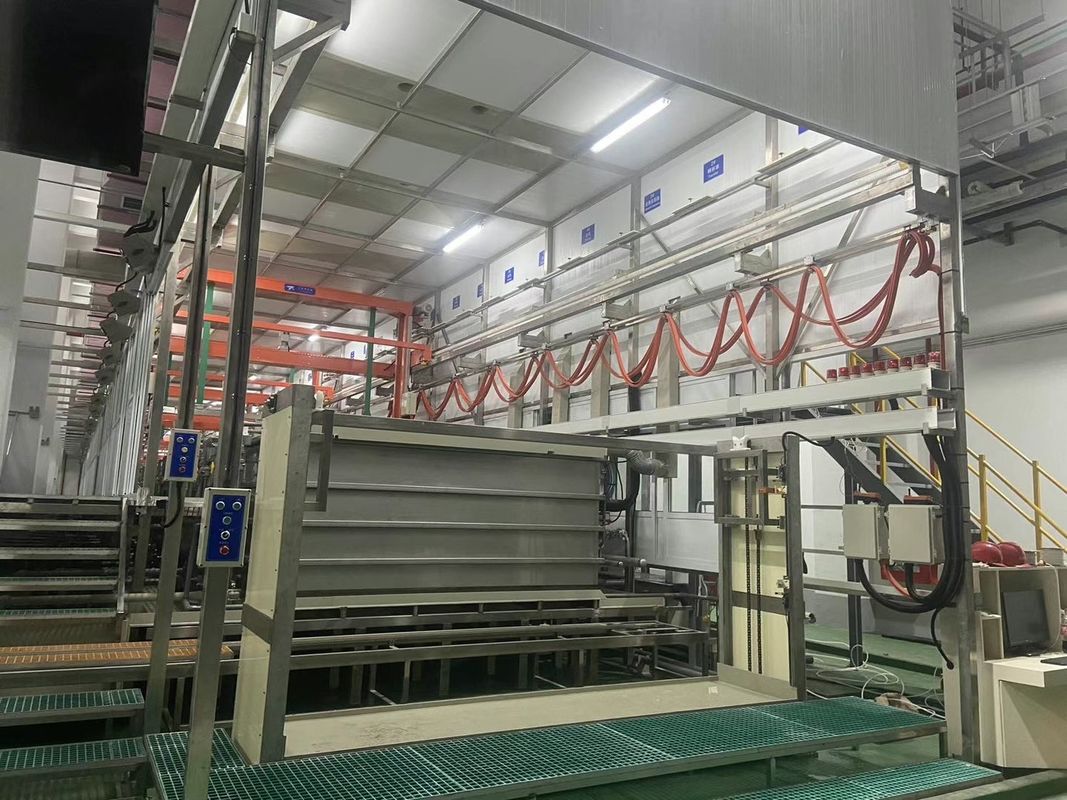

2000T/bulan Garis Produksi Anodizing Manual

Parameter Desain

一Nama peralatan:

Nama: Kontrol Jalur Anodisasi Horizontal

Output: 2000 T/Bulan

二. Model:

1Model: Modus U horisontal.

2. Gaya operasi:Semi-otomatis atau otomatis

3. Metode rak: Sistem rak manual

三Kondisi desain

1. Alloy: Aluminium 6061 sampai 6063 atau lainnya
2. Anodizing film thinkness:10 ~ 12μmMikron
3. Rata-rata luas cakupan: 350m2/t (ton)
4. Panjang profil aluminium maksimum:6500mm
5. Rasio ekstrusi: 2,5 kg/m2
6. Jam kerja/m: 300d/m x 20h/d = 600h/m
7. Sistem rak: Tiga perlengkapan/rak
8. Operasi rak: manual
9. Tingkat Penggunaan Peralatan: 0.9
10. Sumber daya: AC 3phase 380v 50hz
11. Daya kontrol: AC220V 50Hz
12. Pasokan air: 2kg/cm2·G
13. Uap panas: 6kg/cm2·G
14. Udara kompresor: 6kg/cm2·G

四, Tangki Proses

1. Penghilang lemak [Asam sulfat bebas180±30 g/l] 1 Tangki
2. Etching Alkaline[FAlkali 40-60g/l,Al3+ 30-120g/] 2 Tangki
3. Neutralisasi[Asam sulfat bebas180±20g/l] 1 Tangki
4. Anodisasi [Asam sulfat bebas140-180g/l,Al3+≤20g/l]6 Tangki
5. Pewarna [sulfat kenyal] 3-8 g/l,Asam sulfat bebas15-25g/l, PH 0,8-1,2]3 Tangki
6. Penutup suhu sedang [PH 5-6.5,Ion nikel00,8-1,3 g/l,Fluorion0.3-0.7 g/l] 3 Tangki

五,Proses Pengobatan:

1. Pengurangan lemak
   (1) 6 jig ((rack) / tangki x 1 tangki=6jig ((rak)
   (2) Waktu perawatan: 2-5 menit
2. Etching Alkaline
   (1) 6 jig ((rack) / tangki x 2 tangki=12 jig(rak)
   (2)Pengobatanwaktu: 3-15 menit
3. Neutralisasi
   (1) 6 jig ((rack) / tangki x 1 tangki=6jig(rak)
   (2)Pengobatanwaktu: 1-5 menit
4. Anodizing
   (1) 3 jig (rak) / tangki x 6 tangki = 18 jig (rak)
   (2) kepadatan arus: 130A/m2
   (3) Waktu proses: 30 menit
   (4) Waktu tidak diproses: 10 menit
   (5) Total waktu 30+10=40 menit

(6)Rata-rata lapisan anodisasi: 0,36*1,3*30*0,77 = 10,81um

5. Warna 1

1)Proses klor: Campuran garam

2) Jumlah:3 jig (rak) / tangki x 1 tangki = 3 jig (rak)

3) kepadatan arus: 70A

4) Waktu proses: 2-8 menit

6. Penutup
1) Mentod penutup: Penutup pada suhu sedang atau normal
2)Jumlah:6 jig ((rak) / tangki x 1 tangki
3) Waktu proses 10-15 menit

六. Parameter Desain dan Pengaturan

1Area pengolahan anodisasi:
1)Setiap tangki proses anodisasi membutuhkan waktu 40 menit, dimana total jig ((rack) / tahun:Aku tidak tahu.

(3 rak x 6 tangki x 60 menit/jam) ÷ 40 menit x 600 jam = 16200 jig ((rak)

2)Desain 50m2^/di mana setiap tangki adalah 100m2
3)Perlakuan luas/tahun: 16200 jig ((rak) x 50m2 /jig = 810000m2

2. Berat perawatan anodisasi:
Produksi bulanan: 810000m2÷350m2/T*0.9=2082T¥2000T

3.Konsumsi daya:
1) Tangki anodisasi:100m2/tangki* 130A/m2÷0.9=14444A/tangki

Pengoreksi daya: 15000A = 6 unit
        2) Tangki klorinasi:100m2/tangki × 70A/m2÷0.9 = 7777A/tangki

Color Rectifier: 8000A = 3 unit

七. Proses Chat

Diskripsi untuk UN

1) De = Penguras lemak

2) Rs = Pencucian, HW Rs = Pencucian dengan Air Panas

4) AE = Alkaline Etching

5) Ne =Neutralisasi

6)An = Anodizing

7) Cl = Pewarnaan

8) Sl = Penyegelan

9)MU = Pengungkapan Bahan

10) Pc = Pengemasan
