500T/bulan Manual Anodizing Line Produksi

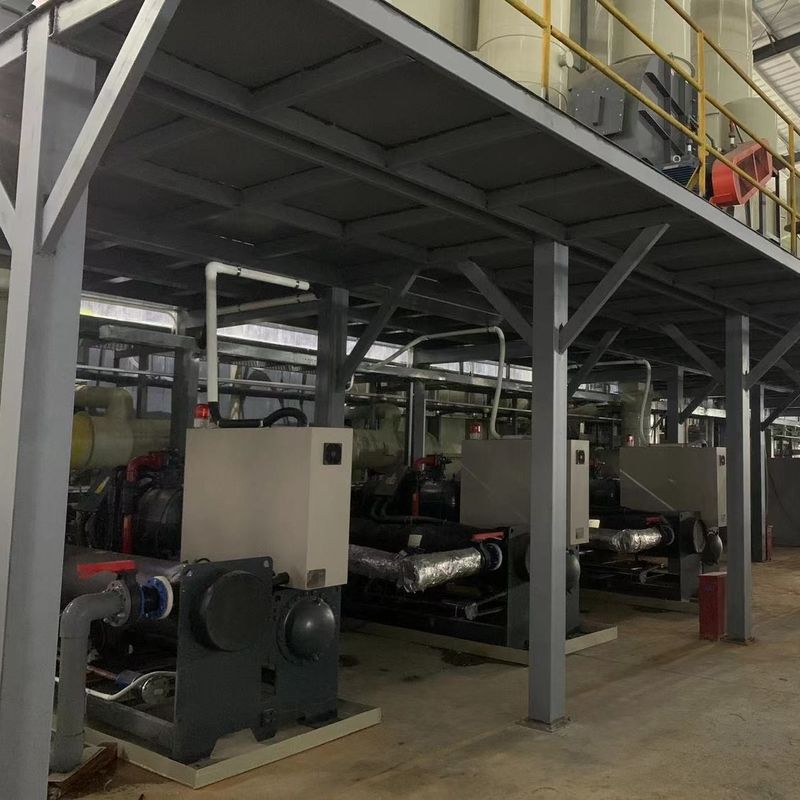

500T/Bulan Jalur Produksi Oksidasi Semi-otomatis / Otomatis
一Nama peralatan:
| 1 | Nama | Kontrol Jalur Anodisasi Horizontal |
| 2 | Output | 500 Ton/Bulan |
| 3 | Model | Modus U horizontal. |
| 4 | Gaya operasi | Semi-otomatis atau otomatis |
| 5 | Metode rak | Sistem rak manual |
三Kondisi desain
| 1 | Paduan | Aluminium 6061 sampai 6063 atau lainnya |
| 2 | Anodizing film thinkness | 10 ~ 12μmMikron |
| 3 | Rata-rata area cakupan | 350m2/T (ton) |
| 4 | Panjang profil aluminium maksimum | 6500mm |
| 5 | Rasio ekstrusi | 2.5kg/m2 |
| 6 | Jam kerja/m | 300d/m x 20h/d = 600h/m |
| 7 | Sistem rak | Dua perlengkapan/rak |
| 8 | Operasi rak | Manual |
| 9 | Tingkat Penggunaan Peralatan | 0.9 |
| 10 | Sumber daya listrik | AC 3phase 380v 50hz |
| 11 | Kekuatan Kontrol | AC220V 50Hz |
| 12 | Pasokan air | 2kg/cm2·G |
| 13 | Uap panas | 6kg/cm2·G |
| 14 | Kompresor udara | 6kg/cm2·G |
四, Tangki Proses
| 1 | Penghilang lemak [Asam sulfat bebas180±30 g/l] | 1 Tangki |
| 2 | Etching Alkaline[FAlkali 40-60 g/l,Al3+ 30-120 g/] | 1 Tangki |
| 3 | Neutralisasi[Asam sulfat bebas180±20g/l] | 1 Tangki |
| 4 | Anodisasi [Asam sulfat bebas140-180g/l,Al3+≤20g/l] | 2 Tangki |
| 5 | Pewarna [sulfat kenyal] 3-8 g/l,Asam sulfat bebas15-25g/l, PH 0,8-1,2] | 1 Tangki |
| 6 | Penutup suhu sedang [PH 5-6.5,Ion nikel00,8-1,3 g/l,Fluorion00,3-0,7 g/l] | 1 Tangki |
五,Proses Pengobatan:
(6)Rata-rata lapisan anodisasi: 0,36*1,3*30*0,77 = 10,81um
1)Proses klor: Campuran garam
2) Jumlah:2 jig (rak) / tangki x 1 tangki = 2 jig (rak)
3) kepadatan arus: 70A
4) Waktu proses: 2-8 menit
6. Penutup
1) Mentod penutup: Penutup pada suhu sedang atau normal
2)Jumlah:6 jig ((rak) / tangki x 1 tangki
3) Waktu proses 10-15 menit
六. Parameter Desain dan Pengaturan
1Area pengolahan anodisasi:
1)Setiap tangki proses anodisasi membutuhkan waktu 40 menit, dimana total jig ((rack) / tahun:Aku tidak tahu.
(2 rak x 2 tangki x 60 menit/jam) ÷ 40 menit x 600 jam = 3600 jig ((rak)
2)Desain 57.1m2/di mana setiap tangki adalah 114.2m2
3) Pengolahan area/tahun:3600jig ((rack) x 57,1m2 / jig = 205560m2
2. Berat perawatan anodisasi:
Produksi bulanan: 205560m2÷350m2/T*0.9=529T¥500T
3.Konsumsi daya:
1) Tangki anodisasi:100m2/tangki* 130A/m2÷0.9=14444A/tangki
Pengoreksi daya: 15000A = 2 unit
2) Tangki klorinasi:100m2/tangki × 70A/m2÷0.9 = 7777A/tangki
Color Rectifier: 8000A = 1 unit
七. Proses Chat
| Diskripsi untuk UN | ||
| 1 | De | Pengurangan lemak |
| 2 | Rs | Mencuci |
| 3 | HW Rs | Mencuci dengan Air Panas |
| 4 | AE | Etching Alkaline |
| 5 | Tidak | Neutralisasi |
| 6 | Sebuah | Anodizing |
| 7 | Cl | Warna |
| 8 | - Tidak. | Penyegelan |
| 9 | MU | Pengungkapan Bahan |
| 10 | Pc | Pengemasan |
