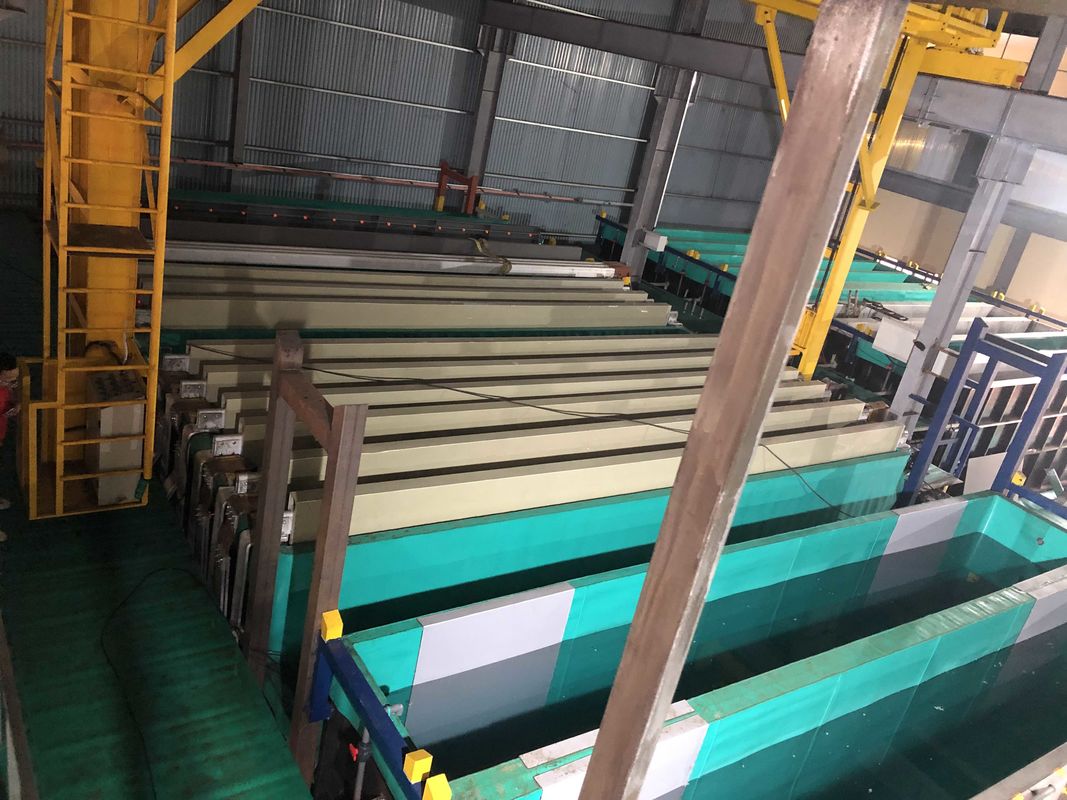

1500T / M Anodizing Line Produksi Dengan Kontrol Inventarisasi Cerdas

1500T / M Anodizing Line Produksi Dengan Kontrol Inventarisasi Cerdas

一.Deskripsi

1Jalur produksi anodisasi menerapkan proses jaminan kualitas yang kuat untuk memastikan bahwa lapisan anodisasi memenuhi spesifikasi pelanggan.

2Jalur produksi anodizing menggunakan rak khusus dan perlengkapan untuk menahan bagian selama proses anodizing.

3.Lini produksi anodisasi dapat menyediakan layanan penyamaran dan etching sebagai proses mandiri.

二Kondisi desain

三, Tangki Proses

1. Penghilang lemak [Asam sulfat bebas180±30 g/l] 1 Tangki
2. Etching Alkaline[FAlkali 40-60g/l,Al3+ 30-120g/] 2 Tangki
3. Neutralisasi[Asam sulfat bebas180±20g/l] 1 Tangki
4. Anodisasi [Asam sulfat bebas140-180g/l,Al3+≤20g/l]5 Tangki
5. Pewarna [sulfat kenyal] 3-8 g/l,Asam sulfat bebas15-25g/l, PH 0,8-1,2]3 Tangki
6. Penutup suhu sedang [PH 5-6.5,Ion nikel00,8-1,3 g/l,Fluorion0.3-0.7 g/l] 3 Tangki

四.Proses Pengobatan:

1. Pengurangan lemak
   (1) 6 jig ((rack) / tangki x 1 tangki=6jig ((rak)
   (2) Waktu perawatan: 2-5 menit
2. Etching Alkaline
   (1) 6 jig ((rack) / tangki x 2 tangki=12 jig(rak)
   (2)Pengobatanwaktu: 3-15 menit
3. Neutralisasi
   (1) 6 jig ((rack) / tangki x 1 tangki=6jig(rak)
   (2)Pengobatanwaktu: 1-5 menit
4. Anodizing
   (1) 3 jig (rak) / tangki x 5 tangki = 15 jig (rak)
   (2) kepadatan arus: 130A/m2
   (3) Waktu proses: 30 menit
   (4) Waktu tidak diproses: 10 menit
   (5) Total waktu 30+10=40 menit

(6)Rata-rata lapisan anodisasi: 0,36*1,3*30*0,77 = 10,81um

5. Warna 1

1)Proses klor: Campuran garam

2) Jumlah:3 jig (rak) / tangki x 1 tangki = 3 jig (rak)

3) kepadatan arus: 70A

4) Waktu proses: 2-8 menit

6. Penutup
1) Mentod penutup: Penutup pada suhu sedang atau normal
2)Jumlah:6 jig ((rak) / tangki x 1 tangki
3) Waktu proses 10-15 menit

五. Parameter Desain dan Pengaturan

1Area pengolahan anodisasi:
1)Setiap tangki proses anodisasi membutuhkan waktu 40 menit, dimana total jig (rack) / tahun:Aku tidak tahu.

(3 rak x 5 tangki x 60 menit/jam) ÷ 40 menit x 600 jam = 13500 jig ((rak)

2)Desain 50m2^/di mana setiap tangki adalah 100m2
3)Perlakuan luas/tahun: 13500 jig (rak) x 50m2 /jig = 675000m2

2. Berat perawatan anodisasi:
Produksi bulanan: 675000m2÷350m2/T*0.9=1735T¥1500T

3.Konsumsi daya:
1) Tangki anodisasi:100m2/tangki* 130A/m2÷0.9=14444A/tangki

Pengoreksi daya: 15000A = 3 unit
        2) Tangki klorinasi:100m2/tangki × 70A/m2÷0,9 = 7777A/tangki

Color Rectifier: 8000A = 3 unit

六. Proses Chat
