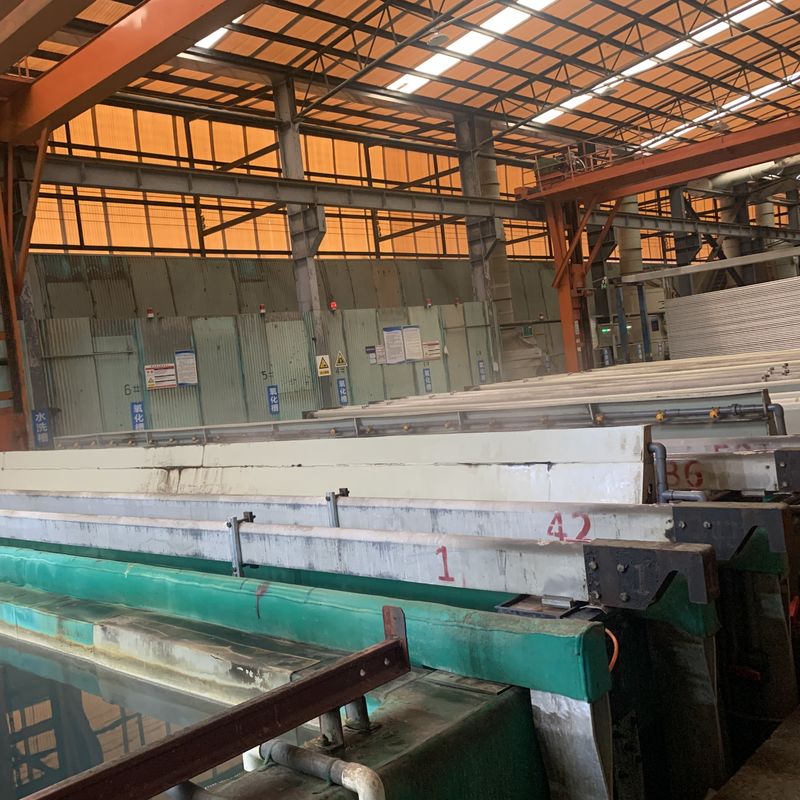

Kualitas tinggi dan kapasitas besar 1000T/M produksi anodizing
一.Deskripsi Produksi
1Anodisasi menciptakan lapisan proteksi oksida pada permukaan aluminium, membuatnya sangat tahan terhadap korosi dari kelembaban, bahan kimia, dan faktor lingkungan lainnya.
2Lapisan anodisasi jauh lebih keras dan lebih tahan goresan dari aluminium biasa, meningkatkan umur dan kinerja komponen dalam aplikasi tinggi-pakai seperti suku cadang mobil, peralatan dapur,dan peralatan luar ruangan.
3Anodizing memungkinkan untuk berbagai pilihan warna dan akhir, dari matte ke mengkilap, memungkinkan desainer untuk menyesuaikan estetika untuk berbagai produk konsumen dan industri.
二Kondisi desain
| 1 | Paduan | Aluminium 6061 sampai 6063 atau lainnya |
| 2 | Anodizing film thinkness | 10 ~ 12μmMikron |
| 3 | Rata-rata area cakupan | 350m2/T (ton) |
| 4 | Panjang profil aluminium maksimum | 6500mm |
| 5 | Rasio ekstrusi | 2.5kg/m2 |
| 6 | Jam kerja/m | 300d/m x 20h/d = 600h/m |
| 7 | Sistem rak | Tiga perlengkapan/rak |
| 8 | Operasi rak | Manual |
| 9 | Tingkat Penggunaan Peralatan | 0.9 |
| 10 | Sumber daya listrik | AC 3phase 380v 50hz |
| 11 | Kekuatan Kontrol | AC220V 50Hz |
| 12 | Pasokan air | 2kg/cm2·G |
| 13 | Uap panas | 6kg/cm2·G |
| 14 | Kompresor udara | 6kg/cm2·G |
三.Tank Proses
| 1 | Penghilang lemak [Asam sulfat bebas180±30 g/l] | 1 Tangki |
| 2 | Etching Alkaline[FAlkali 40-60 g/l,Al3+ 30-120 g/] | 2 Tangki |
| 3 | Neutralisasi[Asam sulfat bebas180±20g/l] | 1 Tangki |
| 4 | Anodisasi [Asam sulfat bebas140-180g/l,Al3+≤20g/l] | 5 Tangki |
| 5 | Pewarna [sulfat kenyal] 3-8 g/l,Asam sulfat bebas15-25g/l, PH 0,8-1,2] | 2 Tangki |
| 6 | Penutup suhu sedang [PH 5-6.5,Ion nikel00,8-1,3 g/l,Fluorion00,3-0,7 g/l] | 3 Tangki |
四.Proses Pengobatan:
(6)Rata-rata lapisan anodisasi: 0,36*1,3*30*0,77 = 10,81um
1)Proses klor: Campuran garam
2) Jumlah: 2 jig (rak) / tangki x 1 tangki = 2 jig (rak)
3) kepadatan arus: 70A
4) Waktu proses: 2-8 menit
6. Penutup
1) Mentod penutup: Penutup pada suhu sedang atau normal
2)Jumlah:6 jig ((rak) / tangki x 1 tangki
3) Waktu proses 10-15 menit
五. Parameter Desain dan Pengaturan
1Area pengolahan anodisasi:
1)Setiap tangki proses anodisasi membutuhkan waktu 40 menit, dimana total jig ((rack) / tahun:Aku tidak tahu.
(rak 2 x tangki 5 x 60 menit/jam) ÷ 40 menit x 600 jam = 9000 jig ((rak)
2) Desain 50m2/di mana setiap tangki adalah 100m2
3) Pengolahan area/tahun:9000Jig (rack) x 50m2 /jig = 450000m2
2. Berat perawatan anodisasi:
Produksi bulanan: 450000m2÷350m2/T*0.9=1157.1T¥1000T
3.Konsumsi daya:
1) Tangki anodisasi:100m2/tangki* 130A/m2÷0.9=14444A/tangki
Pengoreksi daya: 15000A = 5 unit
2) Tangki klorinasi:100m2/tangki × 70A/m2÷0.9 = 7777A/tangki
Color Rectifier: 8000A = 2 unit
六. Proses Chat
| Diskripsi untuk UN | ||
| 1 | De | Pengurangan lemak |
| 2 | Rs | Mencuci |
| 3 | HW Rs | Mencuci dengan Air Panas |
| 4 | AE | Etching Alkaline |
| 5 | Tidak | Neutralisasi |
| 6 | Sebuah | Anodizing |
| 7 | Cl | Warna |
| 8 | - Tidak. | Penyegelan |
| 9 | MU | Pengungkapan Bahan |
| 10 | Pc | Pengemasan |
