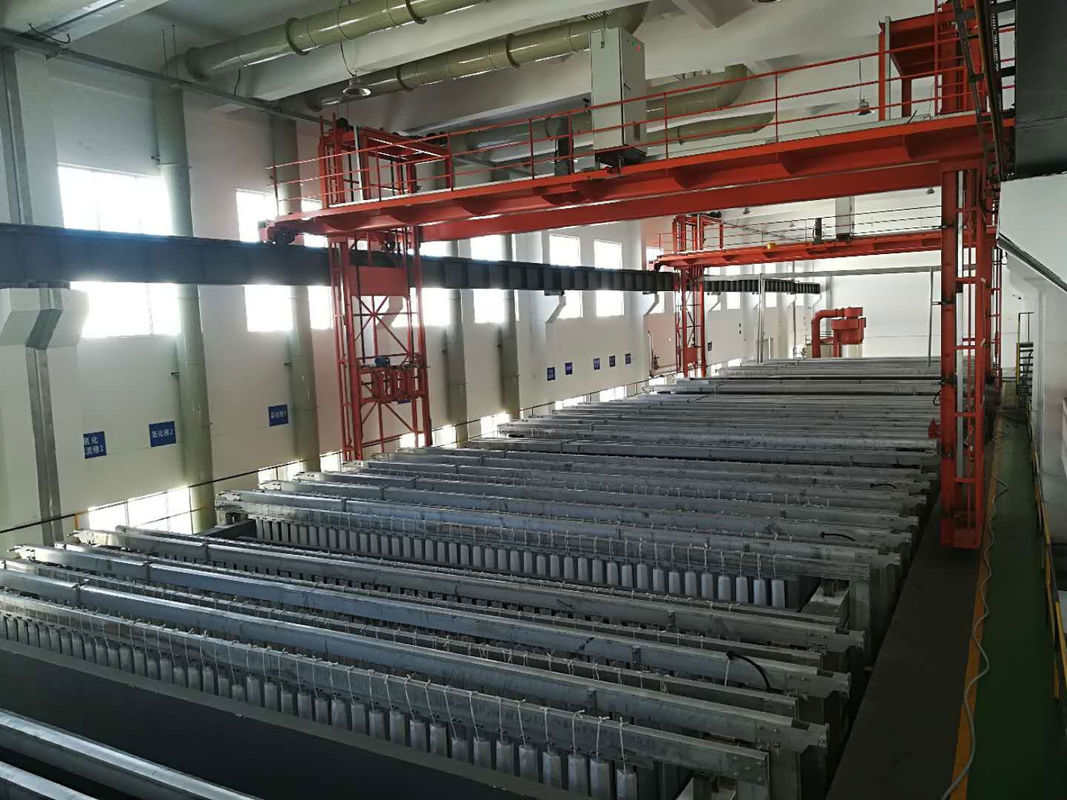

Ton Manual Anodizing Production Line 1000 10µM - 12µM Micron

1000 T/mese Linea di produzione manuale di anodizzazione

Parametro di progettazione

一Nome dell' attrezzatura:

Nome: linea di anodizzazione orizzontale di controllo

Prodotto: 1000 T/Mese

二Modello:

1Modello: in modalità U orizzontale.

2- Stile di funzionamento: semiautomatico o automatico

3. Metodo di posa: sistema di posa manuale

三Condizione di progettazione

1. Leghe: di alluminio da 6061 a 6063 o altre
2. Anodizzazione della pellicola pensante:10 ~ 12 μmmicron
3. Area media di copertura: 350 m2/t (tonnellate)
4. Lunghezza massima del profilo in alluminio:6500 mm
5. Rapporto di estrusione: 2,5 kg/m2
6. Orario di lavoro/m: 300d/m x 20h/m = 600h/m
7. Sistema di scaffalature: tre apparecchi/rack
8. Funzionamento degli scaffali: manuale
9. Tasso di utilizzo delle attrezzature: 0.9
10. Fornitore di alimentazione: AC trifase 380v 50hz
11. Potenza di controllo: AC220V 50Hz
12. Fornitura di acqua: 2 kg/cm2·G
13. Vapore caldo: 6 kg/cm2·G
14. Compressore d'aria: 6 kg/cm2·G

四, Serbatoio di processo

1. Degrasante [Acido solforico libero180±30 g/l] 1 serbatoio
2. Grafia alcalina[FAlcalino 40-60 g/l,Al3+ 30-120 g/] 2 serbatoi
3. Neutralizzazione[Acido solforico libero180±20 g/l] 1 serbatoio
4. Anodizzazione [Acido solforico libero140-180 g/l,Al3+≤20 g/l]5 serbatoi
5. Colorificante [sulfato stanno] 3-8 g/l,Acido solforico libero15-25 g/l, pH 0,8-1,2]2 serbatoi
6. Sigillazione a temperatura media [PH 5-6.5,Ioni di nichel00,8-1,3 g/l,Fluorione0.3-0.7 g/l] 3 Serbatoi

五,Processo di trattamento:

1. Degrasamento
   (1) 6 giug (rack) / serbatoio x 1 serbatoio=6jig ((rack)
   (2) tempo di trattamento: 2-5 min
2. Grafia alcalina
   (1) 6 jig ((rack) / serbatoio x 2 serbatoi=12 jig(rack)
   (2)Trattamentotempo: 3-15 minuti
3. Neutralizzazione
   (1) 6 jig ((rack) / serbatoio x 1 serbatoio=6gig(rack)
   (2)Trattamentotempo: 1-5 minuti
4. Anodizzazione
   (1) 3 giacche/serbatoio x 5 serbatoi = 15 giacche/serbatoio
   (2) Densità di corrente: 130 A/m2
   (3) Tempo di elaborazione: 30 minuti
   (4) Tempo di non lavorazione: 10 min.
   (5) Tempo totale 30+10=40min

(6)Strato anodizzante medio: 0,36*1,3*30*0,77 = 10,81um

5. Colore 1

1)Processo di clorurazione: Sali miscelati

2) Quantità: 2 giacche/serbatoio x 1 serbatoio = 2 giacche/serbatoio

3) Densità di corrente: 70A

4) Tempo di elaborazione: 2-8 minuti

6. sigillamento
1) Mentod di tenuta: tenuta a temperatura media o normale
2)Quantità:6 casse/serbatoio x 1 serbatoio
3) Tempo di lavorazione 10-15 minuti

六. Parametro di progettazione e impostazione

1. Area di trattamento anodizzante:
1)Ogni serbatoio di anodizzazione ha bisogno di 40 minuti, in cui il totale del rack/anno:- Sì.

(2 rack x 5 serbatoi x 60min/h) ÷ 40min x 600 ore = 9000jig ((rack)

2) Progettazione di 50 m2^/- Dove ogni serbatoio è di 100 m2.
3) Trattamento della superficie/anno:9000Il numero di unità di misura è il seguente:

2Peso del trattamento anodizzante:
Prodotto mensile: 450000 m2÷350 m2/T*0,9=1157,1T¥1000T

3.Consumo di energia:
1) Serbatoio di anodizzazione:100m2/serbatoio* 130A/m2÷0.9=14444A/serbatoio

Rettificatore di potenza: 15000A = 5 unità
        2) Serbatoio di clorazione:100m2/serbatoio × 70A/m2÷0,9 = 7777A/serbatoio

Rettificatore di colore: 8000A = 2 unità

七. Processo Chat

Discrizione per UN

1) De = Degrasamento

2) Rs = Sciacquaggio, HW Rs = Sciacquaggio con acqua calda

4) AE = incisione alcalina

5) Ne = Neutralizzazione

6)An = Anodizzazione

7) Cl = Colorazione

8) Sl = sigillamento

9)MU = Scarico del materiale

10) Pc = Imballaggio
