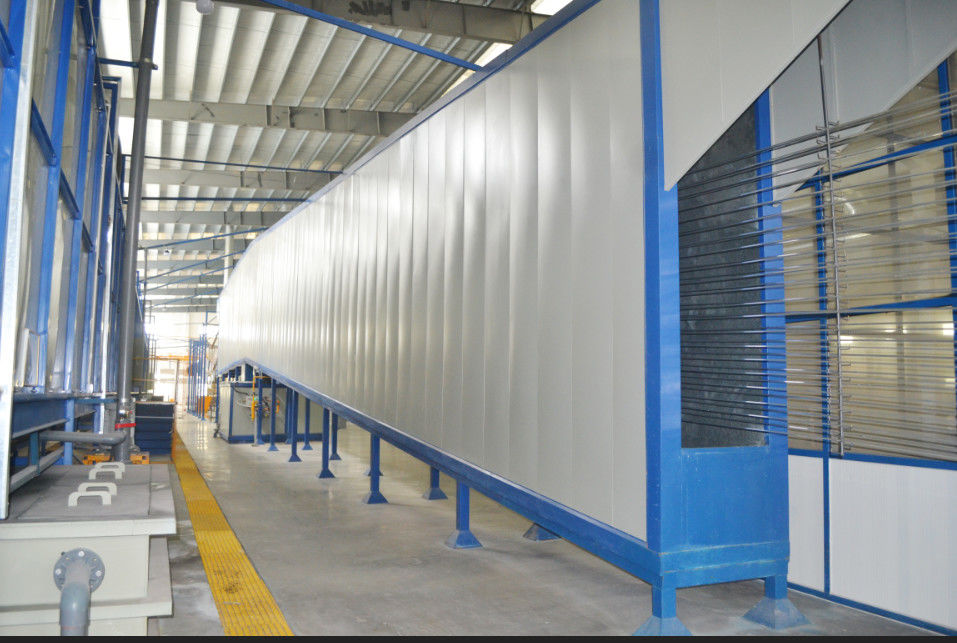

1200T/month spolverizzano la linea di produzione ricoprente
1, parametro di Major Equipment
Una considerazione di 1,1 progettazione (confermata dalla fabbrica)
|
Nome del pezzo in lavorazione |
Profilo di alluminio |
|
Materiale del pezzo in lavorazione |
Lega di alluminio |
|
Parametri del pezzo in lavorazione (di un pezzo) |
Dimensione massima del pezzo in lavorazione: L7000mm×W100mm×H200mm |
|
Dimensione standard del pezzo in lavorazione: L7000mm×W50mm×H100mm |
|
|
Peso standard del pezzo in lavorazione: 3.3Kg/piece; peso massimo del pezzo in lavorazione: 30Kg/piece |
|
|
Uscita |
uscita mensile: 1000 - 1200 tonnellate/anno |
|
Sistema di funzionamento dell'attrezzatura |
8h |
|
Velocità di trasporto della catena |
Velocità normale della catena di produzione: 1,5 - 2.0m/min (la velocità di marcia della catena 1.0-3.0m/min può essere regolato steplessly) |
|
Tipo di spruzzatura |
Rivestimento della polvere |
|
Modo di trasporto |
Trasporto della sospensione (pista trasversale) |
|
Temperatura tecnica |
200℃ (regolabile sotto 230℃) |
|
Metodo di riscaldamento |
Riscaldato direttamente da gas combustibile e da circolazione di aria riscaldata |
|
Combustibile |
Gas naturale |
|
Dimensione della fabbrica (minimo) |
60000mm×24000mm×13500mm (L×W×H) |
2, parametri tecnici principali e caratteristiche
|
No. |
Nome |
Descrizione |
|
| 01 |
Sospensione che trasporta catena |
Velocità: la velocità normale della catena di produzione è 2000mm/min e la velocità a catena corrente è 1000-3000 mm/min che è continuamente regolabile |
|
|
Passo a catena: T=400mm; pista trasversale, carico di imbracatura unico: 30Kg |
|||
|
Passo d'attaccatura: 200mm, 100mm, 66mm, 150mm e 133mm |
|||
|
Consumo massimo del gas: il vapore acqueo è circa lo scaldabagno di 500KG/H (aumento di temperatura) =400 mille kilocalories/h |
|||
| 02 |
Spruzzatura e recupero della polvere |
Spolverizzi il sistema di spruzzatura di recupero e della stanza, 1 messo nel totale |
|
|
Recupero secondario del ciclone, mettente l'ultimo filtro (tipo della borsa) |
|||
|
La polvere recuperata dal ciclone è pompata nel secchio del rifornimento della polvere ed è riutilizzata. . |
|||
| 03 |
Forno di essiccazione, curante forno energia termica |
Energia termica: gas naturale |
|
|
Consumo massimo del gas: circa 100M3/H (aumento di temperatura) |
|||
|
Tempo di aumento di temperatura: min ≤45 |
|||
|
Temperatura esteriore della parete di fornace: temperatura ambiente +15℃ (ampia area del ≤ di superficie) |
|||
| 04 |
Potere |
Alimentazione elettrica: 5 linea trifase, 380V, 50Hz |
|
|
Stabilità monofase di tensione: 220V+10%; stabilità trifase di tensione: 380V+10% |
|||
|
Potere totale: circa 161.0KW |
|||
| 05 |
Compressione dell'aria |
Pressione: 7-8Kgf/cm2 |
|
|
Consumo massimo del gas: 12,5 M3/MIN |
|||
|
Aria pulita ed asciutta: flusso a breve termine massimo 12M3/min, contenuto di olio ≤0.01ppm |
|||
| 06 |
Consumo di acqua |
acqua industriale |
P=1bar; Q≤4M3/h (massimo) |
|
Acqua pura |
u≤10us/cm; Q<4> |
||
| 07 |
Qualità e requisiti |
I film curati dovrebbero essere ben-distribuiti e costante, non è permesso avere fenomeno del camaleonte come ingiallimento. |
|
| 09 |
Metodo di calcolo dell'uscita |
Per esempio: la velocità normale della catena di produzione è v=1800mm/min, appendente il passo (valore medio) è T=150mm. Il peso di un pezzo (valore medio) è q=3.3kg/piece. Orario di lavoro: 22 ore/giorno, 30days/month Uscita oraria: Q (1500mm/min÷150mm/piece×60mi) ×3.3kg/piece=1.98T/h. Uscita mensile: La m. =1.98T/h×22 che le ore/giorno ×30days/month=1306.8T/monthThe hanno risultato calcolato sopra è appena un valore teorico e l'uscita valutata può essere differente basata sul valore medio di tutte le imprese.
|
|
3, le componenti principali delle attrezzature
|
No. |
Nome |
Specificazione |
Quantità |
| 01 |
Alimentazione e soppressione trasportando sistema (piattaforma) |
Alimentandosi trasportando sistema, 1 insieme
|
1 tipo |
|
Soppressione trasportando sistema, 1 insieme
|
|||
|
Trasportatore di soppressione ausiliario
|
|||
| 02 |
Sospensione che trasporta catena |
Struttura di sostegno e della catena
|
1 insieme
|
|
Dispositivo d'attuazione
|
3 insiemi
|
||
|
Ingranaggio di tensionamento |
1 insieme
|
||
|
Gancio rotatorio
|
Umpty
|
||
| 03 |
Pretrattamento della cascata e sistema di supporto |
Tenda e canale di revisione
|
1 insieme
|
|
Pompa idraulica e conduttura
|
9 insiemi
|
||
|
fan e conduttura del gas di scarico
|
1 insieme
|
||
|
Bacino idrico (canale idrico inferiore)
|
1 insieme
|
||
|
Sistema di trattamento delle acque e sistema di trattamento del gas di scarico
|
Nessuna configurazione |
||
| 04 |
Forno di essiccazione dell'umidità |
Corpo della fornace
|
1 insieme |
|
Riscaldamento e dispositivo riscaldato di circolazione di aria
|
|||
|
Macchina BG400, 1 del combustibile messo
|
|||
| 05 |
Sistema a spruzzo della polvere elettrostatica automatica |
Macchina della saracinesca
|
1 insieme |
|
Cicloni
|
|||
|
Filtro a sacco e sacchetto filtro
|
|||
|
Fan del progetto e macchinetta a mandata d'aria di entrata e di uscita, ecc
|
|||
|
Elevatore di spruzzatura della polvere (efficace viaggio: 7600MM)
|
|||
| 06 |
Polvere che cura forno |
Corpo del forno
|
1 insieme |
|
Riscaldamento e dispositivo riscaldato di circolazione di aria
|
|||
|
Macchina BG550, 1sets del combustibile
|
|||
| 07 |
Sistema di controllo elettronico
|
Gabinetto elettrico, cavo e camera di equilibrio elettrica, ecc
|
3 insiemi
|
| 08 |
Pistola a spruzzo della polvere
|
Attrezzatura facoltativa |
Configurato dal cliente
|
| 09 |
compressore d'aria
|
Attrezzatura facoltativa
|
Configurato dal cliente
|
Ha composto della cinghia di alimentazione di alluminio sincrona dei prodotti che trasporta la piattaforma, cinghia di alimentazione di alluminio sincrona dei prodotti che trasporta la piattaforma, supporto, sistema di azionamento, trasportatore di soppressione ausiliario propenso.
Trasportatore ausiliario: i prodotti di alluminio dovrebbero essere sospesi sopra le linee alla piattaforma di trasporto d'alimentazione nel caso dell'arresto fra i pezzi in lavorazione. I prodotti di alluminio ricoperti dovrebbero essere caduti uniformemente e costantemente giù nel caso della caduta fra i pezzi in lavorazione e la velocità di marcia è ha regolato tramite controllo di frequenza in modo che sia conveniente da ottenere sincrono con la catena.
|
Nessun
|
Nome
|
Contenuto
|
Quantità |
| 01 |
Alimentazione trasportando sistema |
Trasporto della piattaforma: L5000*W100*H100, 4pcs
|
1 insieme |
|
Cinghia sincrona: Lunghezza: 10.4M*width un *thickness 6mm di 80 millimetri
|
|||
|
Supporto principale: tubo quadrato 100*﹩2.5
|
|||
|
Motore: Motore dell'ingranaggio 1.5KW
|
|||
|
Tipo di trasmissione: asse d'acciaio e lungo del giro ¢35, ruota a catena, catena e puleggia sincrona
|
|||
|
Modo di adeguamento di velocità: controllo di frequenza
|
|||
| 02 |
Soppressione trasportando sistema |
Trasporto della piattaforma: L5000*W100*H100 4pcs
|
1 insieme |
|
Cinghia sincrona: lunghezza: 10.4M*width un *thickness 6mm di 80 millimetri
|
|||
|
Supporto principale: tubo quadrato 100*﹩2.5
|
|||
|
Motore: Motore dell'ingranaggio 1.5KW
|
|||
|
Tipo di trasmissione: asse d'acciaio e lungo del giro ¢35, ruota a catena, catena e puleggia sincrona
|
|||
|
Modo di adeguamento di velocità: controllo di frequenza
|
|||
| 03 |
Trasportatore balnking ausiliario |
Soppressione del trasportatore: lunghezza M*width 11,5 150 millimetri |
1 insieme |
|
Sistema di trasmissione: ruota a catena, catena e una catena di 6 rulli, 23.5m nel totale
|
|||
|
Pezzo sciolto: L120*W100*﹩10 di nylon millimetro, 234pcs
|
|||
|
Colonna della guida: ¢30*H100 di nylon
|
|||
|
Motore: Motore dell'ingranaggio di 0,37 chilowatt, controllo di frequenza
|
2,2 sospensione che trasporta sistema:
Sospensione che trasporta sistema: si compone del dispositivo d'attuazione, catena di azionamento, catena trasversale, pista, ingranaggio di tensionamento, una volta gancio, supporto e macchina addizionatrice automatica, ecc.
Per rispondere all'esigenza di wearproof, l'acciaio di manganese è usato per la parte curvata della pista della catena con il trattamento di carburazione che è solido ed usura-resistere. La catena del doppio filo è usata per la catena del trasporto di energia e la sicurezza meccanica, la frizione regolabile meccanica ed il motore variabile di frequenza sono messi sulla ruota a catena.
2-3 insiemi dei sistemi di azionamento della catena sono utilizzati nell'intera linea per ottenere guidati contemporaneamente in modo da fare uniformemente il funzionamento a catena. l'ingranaggio di tensionamento Auto-compensante, regolamento stepless sincrono della velocità del convertitore di frequenza può essere nell'operazione affidabile.
| 01 |
Lunghezza totale della catena |
Lunghezza: about310m |
|
| 02 |
di dispositivo d'attuazione linea intera |
1.5KW * 3 insiemi |
|
| 03 |
Ingranaggio di tensionamento |
1 insieme |
|
| 04 |
Velocità di marcia |
Velocità 1.5m/min (velocità di marcia a catena 1.0-2.0m/min di produzione standard, stepless e regolabili) |
|
| 05 |
Supporto della pista |
Tubo quadrato: 150*150*δ3.5 |
|
| 06 |
Dispositivo d'attuazione |
Telaio |
Tubo quadrato: 50X2mm |
|
Motore/riduttore di velocità |
macchina trifase di Variabile-frequenza: 1.5KW-4P |
||
|
Ruota a catena |
Acciaio fuso |
||
|
Quantità |
3 insiemi |
||
| 07 |
Tipo e specificazione di catena |
Tipo |
XF400.80 (catena trasversale della pista, sezione trasversale 115*47) |
|
Passo |
T=200*2 millimetro | ||
|
Carico di imbracatura unico |
30KG | ||
|
Metodo di lubrificazione |
1 insieme della macchina di lubrificazione automatica |
||
|
Tipo di sottoporre a tensione |
1 insieme del tenditore della pesante-perforazione |
||
| 08 |
Gancio |
Una volta gancio (gancio rotatorio): 1200 pc |
|
2,3 pretrattamento della cascata e sistema di supporto:
Il pretrattamento della cascata presenta i vantaggi come segue:
1, pretrattamento della cascata: composto del serbatoio dell'acqua, tenda (recinzione) del canale del pezzo in lavorazione, assicella trattata, sistema di circolazione dell'acqua (pompa idraulica, radiatore)
2, struttura del piatto dei pp applicata possono avere luogo in un tempo di impiego lungo ed hanno una forte resistenza alla corrosione che la frequente manutenzione è inutile.
3, cascata costituita dal bacino possono inondare i pezzi in lavorazione ben--distributedly dalla cima al fondo ed i pezzi in lavorazione possono essere puliti completamente che l'uguaglianza del trattamento di superficie ai prodotti è molto alta.
4, ha la funzione di sedimento e filtrazione del serbatoio di acqua. Dopo che la sporcizia è lavata a partire dalla superficie dei pezzi in lavorazione, non ritornerà ancora. Quindi, il grado di pulizia di superficie del pezzo in lavorazione è superiore all'immersione. Rispetto all'immersione, la capacità del canale idrico è piccola, l'esaurimento da calore è più di meno e la superficie coperta occupata dalle attrezzature è piccola.
|
No. |
Nome |
Caratteristica tecnica |
| 01 |
Processo di pretrattamento |
Stazioni di elaborazione: 9 |
|
Ordine di elaborazione: lavando 1 |
||
| 02 |
Dimensione di frontiera |
Lunghezza totale: 35.00m
|
|
Dimensione di frontiera della tenda: L17500*W2200* H9580mm
|
||
|
Serbatoio inferiore dell'acqua: H950*W1500 mm*L.
|
||
| 03 |
Potere installato |
65KW |
| 04 |
Fonte di calore |
Vapore: 350 mila kilocalories/h
|
| 05 |
Consumo di acqua |
Acqua industriale: 4M3/h
|
|
Acqua pura: 4.5M3/h
|
||
| 06 |
Scarico dell'acqua di scarico |
<8M3/h |
|
Nota: dovuto la richiesta differente del processo di pretrattamento, il modo di pretrattamento dovrebbe essere confermato dal cliente |
||
Istruzione della struttura di pretrattamento:
|
No. |
Nome |
Istruzione |
| 01 |
Serbatoio dell'acqua |
Quantità: 9 insiemi |
|
Materiale del carro armato: piatto di &15mm pp |
||
|
Supporto inferiore: canale d'acciaio 10#/A3 |
||
|
Testa smontabile: piatto di &10mm pp |
||
| 02 |
Piatto laterale e piatto superiore della tenda |
Pannelli laterali della tettoia: tenda molle resistente alla corrosione ad alta resistenza composita a più strati del PVC |
| Tetto della tettoia: 15.0mm pp imbarcano | ||
|
Struttura principale della tenda: tubo piano 120*40*3.0mm/A3,120*80*3.0mm/A3, canale d'acciaio 8#/A3 |
||
| 03 |
Elaborazione assicella e della piastra laterale (assicella della scanalatura) |
Materiale dell'assicella: piatto di &10mm pp |
|
Il portone di espediente di H1.8m configurato sul fondo dell'assicella, il materiale è piatto di &10mm pp |
||
|
l'assicella di Due-strato è caricata con il piatto di gomma molle nell'area delle uscite e delle entrate nel caso di straripamento della soluzione del bagno |
||
|
Portone di Dodge caricato con il piatto di gomma molle sul fondo dell'assicella nel caso dell'incanalatura della soluzione del bagno |
||
| 04 |
Bacino della cascata |
Quantità: 36pcs |
|
Materiale: piatto di &10mm pp |
||
|
progettazione Smontabile tipa: la distanza della cascata può essere regolato secondo i pezzi in lavorazione differenti |
||
| 05 |
Sistema di circolazione della soluzione del bagno |
Ogni stazione di elaborazione è fornita di un insieme del sistema di circolazione della soluzione del bagno, 9 insiemi nel totale |
|
Costituzione del sistema di circolazione della soluzione del bagno: pompa idraulica, filtro, conduttura e valvola di regolazione, ecc di circolazione |
||
|
Materiale resistente alla corrosione della pompa: Pompa della lega MHB4 |
||
|
Materiale del filtro dalla soluzione del bagno: filtro di nylon |
||
|
Conduttura, materiale della valvola e sostenere: Tubo del PVC e valvola del PVC |
||
|
Linea rilevazione e controllo di pressione: manometro 0-4kg/cm2, Φ80mm |
||
| 06 |
Sistema di carico dell'acqua |
Il flussometro è usato per il carro armato di preseparazione, carro armato di sgrassamento e carro armato chromizing per controllare il riempimento dell'acqua regolarmente |
|
Il dispositivo automatico di riempimento di acqua è utilizzato per la vasca di risciacquatura |
||
|
Materiale della conduttura di riempimento di acqua e valvola dentro le attrezzature: Tubo del PVC e valvola del PVC |
||
|
Valvola automatica di riempimento di acqua: valvola a galleggiante di acciaio inossidabile |
||
|
Materiale: acciaio inossidabile 316L |
||
| 07 |
Sistema di straripamento |
8# straripamenti al carro armato 7#, 7# straripamenti del carro armato (lavaggio) del carro armato (lavaggio) |
|
straripamenti del carro armato 6# (che chromizing carro armato) |
||
|
5# straripamenti 4# al carro armato (lavaggio), 4# straripamenti del carro armato (lavaggio) del carro armato (lavaggio) |
||
|
3# straripamenti del carro armato (sgrassamento principale), 2# straripamenti del carro armato (pre-sgrassare) |
||
|
Interno di straripamento del carro armato ed esterno e tubo di scarico: PVC pipeΦ60 |
||
| 08 |
Sistema di fognatura |
9sets nel totale |
|
Tubo di scarico: 1 messo in ogni carro armato, 9 insiemi nel totale |
||
|
Materiale del tubo di scarico: Tubo Φ75 del PVC |
||
|
Materiale della valvola di spurgo: Valvola del PVC
|
||
| 09 |
Sistema del draindown dello scarico |
Fan di siccità: 2 insiemi |
|
Potere: 3.0KW |
||
|
Materiale della macchinetta a mandata d'aria: PVC |
||
| 10 |
Grata del fronte di scanalatura |
La grata smontabile è conveniente per manutenzione |
|
Materiale grattare: vetroresina |
||
| 11 |
Piattaforma e guardavia |
Lunghezza totale: 36.0m |
|
Il platfor e la guardavia superiori dell'installazione sono convenienti per la regolazione del bacino della cascata |
||
|
Piattaforma: 2m/A3 riffled il piatto d'acciaio. Guardavia: tubo quadrato 40*20/A3 |
||
| 12 |
Scala di manutenzione |
Quantità: 1 insieme |
|
Materiale: tubo quadrato 80*40/A3, tubo quadrato 30*30/A3
|
Attrezzature e configurazioni nella sezione trattata della pompa e di appoggio dell'pretrattamento-acqua:
|
Stazione |
Nome |
Configurazione del bacino e della pompa idraulica dell'acqua |
Conduttura principale |
Filtro |
|||
| 1# |
Lavaggio 1 |
Quantità di bacino della cascata: 2 pc |
Tubo del PVC ¢75 |
Filtro di nylon chimico standard |
|||
|
Fornito di pompa idraulica di circolazione: 1 insieme |
|||||||
|
Tipo di pompa idraulica: 65FCHB20S, pompa antisettica del metallo |
|||||||
|
Parametro della pompa idraulica: P=4kw, Q=30M3/h/, H=20M. |
|||||||
|
Carro armato della raccolta dell'acqua (serbatoio di acqua di circolazione): 1 insieme |
|||||||
| 2# |
Pre-sgrassamento |
Quantità di bacino della cascata: 6 pc |
Tubo del PVC ¢110 |
Filtro di nylon chimico standard |
|||
|
Fornito di pompa idraulica di circolazione: 1 insieme |
|||||||
|
Tipo di pompa idraulica: 100FCHB20S, pompa antisettica del metallo |
|||||||
|
Parametro della pompa idraulica: P=11kw, Q=100M3/h/, H=20M. |
|||||||
|
Carro armato della raccolta dell'acqua (serbatoio di acqua di circolazione): 1 insieme |
|||||||
| 3# |
Sgrassamento principale |
Quantità di bacino della cascata: 8 pc |
Tubo del PVC ¢110 |
Filtro di nylon chimico standard |
|||
|
Fornito di pompa idraulica di circolazione: 1 insieme |
|||||||
|
Tipo di pompa idraulica: 100FCHB20S, pompa antisettica del metallo |
|||||||
|
Parametro della pompa idraulica: P=11kw, Q=100M3/h/, H=20M. |
|||||||
|
Carro armato della raccolta dell'acqua (serbatoio di acqua di circolazione): 1 insieme |
|||||||
| 4# |
Lavaggio 2 |
Quantità di bacino dell'acqua: 2 pc |
Tubo del PVC ¢75 |
Filtro di nylon chimico standard |
|||
|
Fornito di pompa idraulica di circolazione: 1 insieme |
|||||||
|
Tipo di pompa idraulica: 65FCHB20S, pompa antisettica del metallo |
|||||||
|
Parametro della pompa idraulica: P=4kw, Q=30M3/h/, H=20M. |
|||||||
|
Carro armato della raccolta dell'acqua (serbatoio di acqua di circolazione): 1 insieme |
|||||||
| 5# |
Lavaggio 3 |
Quantità di bacino della cascata: 2 pc |
Tubo del PVC ¢75 |
Filtro di nylon chimico standard |
|||
|
Fornito di pompa idraulica di circolazione: 1 insieme |
|||||||
|
Tipo di pompa idraulica: 65FCHB20S, pompa antisettica del metallo |
|||||||
|
Parametro della pompa idraulica: P=4kw, Q=30M3/h/, H=20M. |
|||||||
|
Carro armato della raccolta dell'acqua (serbatoio di acqua di circolazione): 1 insieme |
|||||||
| 6# |
Chromizing |
Quantità di bacino della cascata: 8 pc |
Tubo del PVC ¢100 |
Filtro di nylon chimico standard |
|||
|
Fornito di pompa idraulica di circolazione: 1 insieme |
|||||||
|
Tipo di pompa idraulica: 100FCHB20S, pompa antisettica del metallo |
|||||||
|
Parametro della pompa idraulica: P=11kw, Q=100M3/h/, H=20M. |
|||||||
|
Carro armato della raccolta dell'acqua (serbatoio di acqua di circolazione): 1 insieme |
|||||||
| 7# |
Lavaggio 4 |
Quantità di bacino della cascata: 2 pc |
Tubo del PVC ¢75 |
Filtro di nylon chimico standard |
|||
|
Fornito di pompa idraulica di circolazione: 1 insieme |
|||||||
|
Tipo di pompa idraulica: 65FCHB20S, pompa antisettica del metallo |
|||||||
|
Parametro della pompa idraulica: P=4kw, Q=30M3/h/, H=20M. |
|||||||
|
Carro armato della raccolta dell'acqua (serbatoio di acqua di circolazione): 1 insieme |
|||||||
| 8# |
Lavaggio 5 |
Quantità di bacino della cascata: 2 pc |
Tubo del PVC ¢75 |
Filtro di nylon chimico standard |
|||
|
Fornito di pompa idraulica di circolazione: 1 insieme |
|||||||
|
Tipo di pompa idraulica: 65FCHB20S, pompa antisettica del metallo |
|||||||
|
Parametro della pompa idraulica: P=4kw, Q=30M3/h/, H=20M. |
|||||||
|
Carro armato della raccolta dell'acqua (serbatoio di acqua di circolazione): 1 insieme |
|||||||
| 9# |
lavaggio 6 (lavaggio puro dell'acqua) |
Quantità di bacino della cascata: 2 pc |
Tubo del PVC ¢75 |
||||
|
Fornito di pompa idraulica di circolazione: 1 insieme |
|||||||
|
Tipo di pompa idraulica: 80FCHB15S, pompa antisettica del metallo |
|||||||
|
Parametro della pompa idraulica: P=5.5kw, Q=40M3/h/, H=15M. |
|||||||
|
Carro armato della raccolta dell'acqua (serbatoio di acqua di circolazione): 1 insieme |
|||||||
|
Produttore della pompa idraulica |
Jeika |
||||||
Caratteristiche e funzioni tecniche:
Il forno di essiccazione dell'umidità è usato per l'essiccamento del profilo di alluminio dopo pretrattamento, che significa che i modi di updraught e di circolazione di aria riscaldata giù presa sono usati per asciugare i prodotti di alluminio. Inoltre, nella progettazione, l'aria calda forma un genere di forte corrente di convezione in modo che ci sia la cortina d'aria formata dentro il forno, lo scopo di questo è di ridurre lo straripamento del calore. La struttura della struttura ha una buona rigidità e poca perdita del calore che è economizzatrice d'energia.
Non c'è inferriata della guardia sulla cima del forno ed ha fornito di un supporto della scala per il personale, che lo rende facile per manutenzione.
Il ventilatore ad aria calda è incastonato sulla cima del forno, collegata dai bulloni e dalle viti, raffreddati ad aria, che è conveniente per manutenzione e la sostituzione.
La copertura del condotto di scarico dell'aria è un piatto stridente smontabile con un insieme della porta di accesso, che è conveniente per la rimozione del forno dentro.
|
No. |
Nome |
Caratteristica tecnica |
| 01 |
Temperatura di funzionamento |
80-90℃, 100℃ massimo |
| 02 |
Tempo di aumento di temperatura |
﹤45min |
| 03 |
Differenza di temperatura fra la parete del forno e la stanza |
﹤15℃ |
| 04 |
Differenza di temperatura nell'area del pezzo in lavorazione |
﹤+5℃
|
| 05 |
Periodo di essiccazione |
8-10 min |
|
Condizione asciutta: per il primo pezzo in lavorazione di secchezza dopo la caduta dell'acqua (prodotti di alluminio) |
||
| 06 |
Dimensione di frontiera |
L9480*W2385*H9280 millimetro. |
| 07 |
Lunghezza della pista dentro il forno |
Circa 19m |
| 08 |
Modo di controllo della temperatura |
Circolazione di aria riscaldata, controllo automatico della temperatura |
| 09 |
Energia |
direttamente riscaldato da gas naturale |
| 10 |
Potere installato |
﹤13KW |
| 11 |
Exit&entrance del pezzo in lavorazione |
Dimensione: W400*H8300mm |
| 12 |
Struttura laterale dentro il forno |
Bulloni galvanizzati montati e collegati |
| 13 |
Fuori di superficie del forno |
Il tubo quadrato del supporto è ricoperto di cappotto di rifinitura anticorrosivo di primer+blue, superficie del bordo: colore primario |
Specificazione della struttura:
|
No. |
Nome |
Istruzione |
| 01 |
Piatto laterale del forno |
Struttura della parte principale: tubo piano 120*40*3.0mm/A3,120*40*3.0mm/A3 |
|
Strato isolante: fascio della roccia e pannello stratificato standard, spessore: &150mm esterno (lamiera rivestita di colore &0.8mm/A3, dentro lo strato dello zinco &0.8mm/A3). |
||
|
Peso di lana di roccia: 100K |
||
| 02 |
Piastra laterale del forno |
Struttura della parte principale: tubo piano 120*40*3.0mm/A3,120*40*3.0mm/A3 |
|
Strato isolante: fascio della roccia e pannello stratificato standard, spessore: &150mm esterno (lamiera rivestita di colore &0.8mm/A3, dentro lo strato dello zinco &0.8mm/A3). |
||
|
Peso di lana di roccia: 100K |
||
| 03 |
Condotta dell'aria calda del forno |
Struttura della parte principale: tubo piano 70*70*2.0mm/A3,30*40*2.0mm/A3 |
|
Piatto interno: strato dello zinco &1.0mm/A3 |
||
| 04 |
Cima del forno |
Crossgirder della cima del forno: tubo piano 200*100*4.0mm/A3, ferro di angolo 40*40*4.0mm/A3 |
|
Sedile permanente del fan del progetto: montato dal ferro di angolo &6mm/A3 e 7#, conveniente per manutenzione. |
||
|
Strato isolante: bordo della lana di roccia di 150 mm100K |
||
|
Piatto superiore di pizzico: dentro lo strato di &1.0mm/zinc, &1.0mm/A3 esterno. |
||
| 05 |
Piastra di base |
Piatto inferiore di pizzico: strato dello zinco &1.0mm/A3 |
|
Strato isolante: bordo della lana di roccia di 50 mm100K |
||
|
Struttura interna: ferro di angolo 25*2.5 |
||
| 06 |
Sistema di riscaldamento |
Focolare: strato inossidabile diresistenza &2.5mm, collegamento della flangia, conveniente per lo smantellamento |
|
Flangia di collegamento del focolare: piastrina di acciaio refrattario &8.0mm/Q235 |
||
|
Bruciatore: Insieme BG400 1 |
||
| 07 |
Ventilatore ad aria calda |
Fan raffreddato ad aria del progetto della pala, termoresistenza 250℃ |
|
Motore: 3KW |
||
|
Flusso: ﹥12500M3/H |
||
|
Pressione completa: 230Pa |
||
|
Quantità: 3 insiemi nel totale |
||
| 08 |
Scarico dell'aria del fondo del forno |
Grata piana del ferro di zincatura a caldo |
|
Lastra di zinco, ferro di angolo 25/A3 |
||
| 09 |
Scala |
Struttura della parte principale: tubo quadrato 80*40*2.5mm/A3 |
|
Guardavia del supporto della scala: ferro piano 40mm*&4.0mm |
||
|
Punto del supporto della scala: tubo quadrato 30*30*2.0mm/A3 |
||
| 10 |
Guardavia della cima del forno |
Altezza della guardavia: 1100 millimetri |
|
Tubo piano: 40*20*1.5mm/A3 |
||
| 11 |
Macchinetta a mandata d'aria del camino |
&0.8mm ha galvanizzato la condotta di spirale dello strato |
| 12 |
Porta di Access |
Quantità: 1 tipo
|
|
Materiale: tubo quadrato 120*40*3.0mm/A3, strato isolante del supporto: lana di roccia 15 |
Descrizione della caratteristica:
Il sistema a spruzzo della polvere della saracinesca è designato per la spruzzatura verticale della polvere del profilo di alluminio e la forma di trasporto della catena dentro stanza di spruzzatura è V, dove è fornito di ingranaggio di inversione del gancio nel punto intermedio. Il pezzo in lavorazione può girare per punto 180°intermediate e le pistole a spruzzo sull'elevatore sono sistemate in V. Workpieces sono mosse verso l'elevatore in cui le pistole a spruzzo sono fornite through trasportando la catena. Le pistole a spruzzo possono spruzzare la polvere ai pezzi in lavorazione da un lato e quando i pezzi in lavorazione si muovono verso la parte media della pista di V tramite gli ingranaggi di inversione, gira per 180°. Quindi, due lati dei pezzi in lavorazione possono essere spruzzati nella singola stanza di spruzzatura di polvere. Due insiemi delle stanze di spruzzatura di polvere sono sistemati parallelamente e c'è un insieme del dispositivo installato fra due stanze di spruzzatura, uno di rotazione del gancio è usato per spruzzare la facciata frontale, girante per 180° prima del andare all'altra stanza di spruzzatura. Altro quello è usato per spruzzare il retro per che entrambi i lati possono essere spruzzati.
L'aria nell'area di spruzzatura può essere scaricata dai giunti verticali del barilotto del progetto dell'aria di stanza di spruzzatura. Il barilotto del progetto dell'aria della stanza di spruzzatura della polvere si unisce con il sistema di recupero del ciclone. La polvere di galleggiamento nell'area di spruzzatura può essere riciclata dal sistema di recupero del ciclone. E la polvere superfina può essere riciclata dal sistema di recupero del filtro. Gli otturatori automatici del rullo possono essere ritrattabili mentre cambiano i colori velocemente nella stanza di spruzzatura della polvere. Inoltre, il problema di colore trasversale può anche essere evitato efficacemente. La base di appoggio è installata sul fondo della stanza di spruzzatura della polvere raccogliere la polvere versata fuori nel caso di spreco e di inquinamento.
Dispositivo della saracinesca:
Il sistema di progetto dell'aria del tubo di centro è collegato con il filtro a ciclone e la progettazione della saracinesca è usata che è conveniente cambiare i colori. Inoltre, con la saracinesca automatica elettrodinamica e la parte del tubo di centro che è fornito di carrello per riordinare la polvere, sarà veloce pulire la polvere nel foro di V del tubo di centro.
|
No.
|
Nome
|
Istruzione
|
| 01 |
Dimensione di frontiera |
L4300×W2300×H9600mm |
| 02 |
Tubo di centro del progetto dell'aria |
Materiale: rullo del piatto d'acciaio 3/A3
|
|
Rivestimento: interno a resina epossidica della pittura, pittura di finitura antiruggine della pittura outside+blue
|
||
| 03 |
Supporto del lato della parte principale
|
Tubo quadrato 120×3mm
|
| 04 |
Supporto alto e basso
|
Tubo quadrato 60×2mm, tubo quadrato 120×80×3mm/A3
|
| 05 |
Passaggio e guardavia |
Fondo del passaggio: grata zinco-rivestita, supporto inferiore: tubo quadrato 60×2mm/A3 |
|
Guardavia: tubo quadrato 40×20×1.5mm/A3
|
||
| 06 |
Rulli delle saracinesche |
Lunghezza: Insiemi L2200MM*2
|
|
Materiale: tubo galvanizzato
|
||
|
Motore di azionamento dei rulli delle saracinesche: 0.37KW
|
||
| 07 |
Carrello di polvere-pulizia di Coretube |
1 insieme |
| 08 |
Unità di elaborazione della tenda degli otturatori del rullo |
2 rotoli |
| 09 |
Placca a pressione |
2 insiemi |
| 10 |
Macchinetta a mandata d'aria unita |
rullo di 2mm /A3, 1 lotto
|
Configurazione del ciclone:
Ciò è utilizzata per il riciclaggio della polvere nell'aria della stanza di spruzzatura della polvere ed il tasso di recupero è ﹪ 95-98. Si è collegato al tubo di centro di stanza di spruzzatura nell'entrata e l'uscita è collegata all'entrata del filtro. La polvere raccolta può essere riciclata tramite la valvola peristaltica ed essere pompata nel barilotto della polvere e del setaccio.
|
No. |
Nome |
Istruzione |
| 01 |
Dimensione di frontiera |
Parte principale: 2500×2500×11600mm |
|
Corpo Ø1530×7600mm del barilotto |
||
| 02 |
Tubo di scarico |
Collegato alla macchinetta a mandata d'aria di stanza di spruzzatura: il piatto d'acciaio 2mm/A3 roller+screw-thread ha galvanizzato la macchinetta a mandata d'aria |
|
Collegato alla macchinetta a mandata d'aria del filtro: lamiera galvanizzato: 1.0mm, tubo a spirale |
||
| 03 |
Corpo del ciclone |
Materiale: 3mm/A3 piatto d'acciaio, rullo |
|
Modo di trattamento di superficie: interno a resina epossidica della pittura, cappotto di rifinitura della pittura antiruggine outside+blue |
||
| 04 |
Supporto della parte principale |
Supporto della parte principale: tubo quadrato 120×80×2.5mm |
|
Supporto laterale: tubo quadrato 80×40×2.5mm |
||
|
Piattaforma fissa del corpo del barilotto del ciclone: tubo quadrato 60×60×2.5mm |
||
| 05 |
Piatto di soppressione della piattaforma di manutenzione |
Piatto a quadretti 2mm/A3 |
| 06 |
Guardavia |
Altezza della guardavia: 1100 millimetri
|
|
Tubo quadrato: 40×20×1.5mm/A3
|
||
| 07 |
Scala |
Quantità: 1 pezzo
|
|
Materiale di punto: tubo quadrato 30×1.5mm/A3
|
||
| 08 |
Polvere peristaltica che trasporta tubo |
2 insiemi
|
|
Tipo e marca: DN80,
|
||
|
Polvere che trasporta tubo: tubo striato L=5
|
||
|
Modo di controllo: Controllo automatico dello SpA
|
Dispositivo della raccolta di polvere dell'elemento filtrante:
Un sacchetto filtro combinato della fibra di poliestere è adottato, il tasso di recupero di polvere è oltre 99,99% e l'emissione di scarico è di meno che 0.04MG/M3. Una porta smontabile di ispezione è messa sulla cima del filtro per aiutare manutenzione ed ispezione. Una valvola di scarico azionata a motore automatica è messa sul fondo per liberare il potere di lavoro.
|
No. |
Nome |
Istruzione |
| 01 |
Dimensione di frontiera |
Parte principale del filtro: L2060×L2060×H6600mm |
|
Supporto di piattaforma dell'installazione del fan del progetto: L2060×1800×5400mm |
||
|
Materiale principale dei supporti: tubo quadrato 120×80×2.5mm/A3 |
||
| 02 |
Parte principale |
Coperchio esterno: piatto 3m/A3 |
|
Materiale principale del telaio interno: tubo quadrato 80*40*3.5 e tubo quadrato 40×40×2.5mm/A3 |
||
| 03 |
Aspiratore |
Ventilatore centrifugo |
|
Potere: 55KW |
||
|
Capacità di scoppio: 26000M3/H |
||
| 04 |
Macchinetta a mandata d'aria unita |
Tubo dello zinco della filettatura: strato dello zinco di ∮0.8mm/ |
|
Flangia della macchinetta a mandata d'aria: piatto d'acciaio 6/A3 |
||
| 05 |
Tubo del vuoto d'aria |
Tubo d'acciaio senza cuciture: Φ219mm |
|
Canale d'acciaio 10# |
||
| 06 |
Elettrovalvola |
Modo di impulso: G1.5» |
|
Quantità: 25pcs |
||
| 07 |
Lavare tubo |
Quantità: 25pcs |
|
Materiale: tubo dello zinco installato e saldato
|
||
| 08 |
Sacchetto filtro |
Specificazione: sacchetto filtro standard del poliestere φ230×3000 millimetro
|
|
Quantità: 100pcs
|
||
|
Finezza del filtro
|
||
|
Forma di disposizione del sacchetto filtro: matrice rettangolare integrare tipa 1×2
|
||
| 09 |
Emissione residua della polvere (ha sigillato sul fondo) |
Vuoto ed insieme automatico isolato della valvola di scarico 1 |
|
Potere: 1.1kw |
||
|
Modo di funzionamento: interrotto, controllo delle emissioni di auto-sincronizzazione dello SpA |
||
| 10 |
Carrello ferroviario di viaggio della polvere residua |
Quantità: 1 insieme
|
|
Materiale: tubo quadrato 60×40/A3
|
||
| 11 |
Regolatore di impulso |
SpA |
| 12 |
Revisione della scala |
Tipo combinato ed integrato, materiale della scala (punto): tubo quadrato 40×40/A3
|
elevatore ricambiante Elettrodinamico tipo:
Descrizione tecnica:
d. quantità disponibile fornire le pistole a spruzzo: 24pcs
e. Pista diresistenza standard di T e progettazione combinabile diresistenza della puleggia della guida, che hanno le caratteristiche di forte stabilità e di tempo di impiego lungo.
f. i prodotti Tedesco-fatti sono usati come appoggio alle componenti chiavi, quali il riduttore di velocità, motore e SpA, ecc.
g. la progettazione della sicurezza del macchinario di Doppio assicurazione di e risistemeranno automaticamente quando è interrotto, interfaccia dell'uomo-macchina è centralizzata per gestione dell'esercizio.
|
No. |
Nome |
Specificazione della struttura |
| 01 |
Dimensione di frontiera |
L815×W572×H10500mm |
| 02 |
Parte principale |
Struttura interna: tubo quadrato 120×60×3.5mm |
|
Bordo di sigillatura esterno: A3 il bordo, spessore è 2mm |
||
|
Ferrovia di guida: pista standard di T |
||
|
Fondamento: piatto d'acciaio spesso 15MM |
||
| 03 |
Carrello di sollevamento |
Puleggia della guida: Lavorare di rivestimento N66 |
|
Telaio: piatto d'acciaio installato e saldato |
||
|
Catena di azionamento: 5 catene sulla fila triplex |
||
| 04 |
carrello del Bob-peso |
Puleggia della guida: Lavorare di rivestimento N66 |
|
Telaio: ferro di angolo |
||
|
catena del Bob-peso: 5 catene sulle doppie file |
||
|
Peso del mucchio: umpty |
||
| 05 |
Cuscinetto della guida |
NACHI |
| 06 |
Motore dell'ingranaggio |
Potere: 2.2KW |
|
Produttore: Il tedesco CUCE |
||
| 07 |
Scaffale di pistola e della canna |
A3 acciaio per costruzioni edili, 1 insieme |
| 08 |
Catena di Caterpillar |
Costruendo catena di plastica, tipo W250 |
| 09 |
Parapolvere |
Spazzola per i capelli di nylon |
| 10 |
Controllo di viaggio |
SpA di Siemens e del codificatore |
| 11 |
Regolamento di velocità |
Frequenza converter+PLC |
| 12 |
Correttivo |
1 tipo |
2,6 polvere che cura forno
(A) caratteristica e funzione tecniche:
La polvere che cura il forno è utilizzata nel trattamento del profilo di alluminio dopo che ha spruzzato con polvere. il Su-progetto e la circolazione di aria riscaldata giù-colpo è adottato per curare e spruzzare il prodotto di alluminio e per rendere l'area e la polvere di schermo del vento che curano l'area per funzionare indipendente, così facendo lo sbocco e l'entrata dentro della forma del forno una cortina d'aria per ridurre lo straripamento del calore. Il sistema di trasporto unico del vento nell'area di trattamento rende ad interno di temperatura dell'aria del forno più uniforme, che è facile per il trattamento ed il livellamento della polvere. La struttura della pagina ha rigidità piacevole, meno perdita del calore ed è economizzatrice d'energia.
La cima del forno è fornita dell'inferriata della guardia e del supporto della scala per uso del personale, che sono favorevoli a manutenzione.
La copertura superiore del condotto di scarico dello schermo e dell'aria del vento adotta la porta di accesso stridente separabile degli insiemi e del piatto, che sono tendenti rimuovere il forno interno.
|
No. |
Nome |
Caratteristica tecnica
|
| 01 |
Temperatura di funzionamento
|
200℃ |
| 02 |
Dimensione di frontiera
|
L9480*W6410*H9280 millimetro. |
| 03 | Differenza di temperatura fra la parete del forno e dell'interno | ﹤15℃ |
| 04 | Differenza di temperatura nell'area del pezzo in lavorazione | ≦+5℃ |
| 05 |
Tempo di maturazione
|
min 22 |
| 06 |
Velocità a catena progettata |
2,0 m/min (il pezzo in lavorazione standard nazionale, spessore della parete è profilo di alluminio di 1.0mm) |
| 07 |
Tempo di aumento di temperatura
|
≦45min |
| 08 |
Lunghezza della pista del forno dentro
|
41+15meter |
| 09 |
Modo del controllo della temperatura
|
Circolazione e controllo automatico della temperatura di aria riscaldati
|
| 10 |
Energia
|
Riscaldato direttamente da gas naturale
|
| 11 |
Potere installato
|
﹤27KW |
| 12 |
Sbocco ed entrata del pezzo in lavorazione
|
Dimensione: W400*H8300mm
|
| 13 |
Struttura laterale del corpo del forno
|
Bullone galvanizzato montato e collegato
|
| 14 |
Fuori di superficie del corpo del forno
|
Il tubo quadrato del supporto è spruzzato con il cappotto di finitura blu anticorrosivo di primer+, bordo: colore primario
|
(B) specificazione della struttura:
|
No. |
Nome |
Istruzione |
| 01 |
Piatto laterale del forno |
Struttura della parte principale: tubo piano 120*40*3.0mm/A3, 120*40*3.0mm/A3
120*40*3.0mm/A3,120*40*3.0mm/A3 |
|
Strato isolante: lo spessore del pannello stratificato standard del fascio della roccia è &150mm (piatto esterno di colore &0.8mm/A3, lastra di zinco interna &0.8mm/A3). |
||
|
Peso di lana di roccia: 100K |
||
| 02 | Piastra laterale del corpo del forno |
Struttura della parte principale: tubo piano 120*40*3.0mm/A3,120*40*3.0mm/A3 |
|
Strato isolante: lo spessore del pannello stratificato standard del fascio della roccia è &150mm (piatto esterno di colore &0.8mm/A3, lastra di zinco interna &0.8mm/A3). |
||
|
Peso di lana di roccia: 100K |
||
| 03 | Condotto di scarico dell'aria calda del forno dentro |
Struttura della parte principale: tube70*70*2.0mm/A3 piano, 40*40*2.0mm/A3 |
|
Piatto interno: lastra di zinco &1.0mm/A3 |
||
| 04 | Setto mediano del corpo del forno |
Lavoro principale del telaio: tubo piano 70*70*2.0mm/A3,40*40*2.0mm/A3 |
|
Piatto insultante: lo spessore del fascio e del pannello stratificato standard della roccia è &150mm. |
||
| 05 |
Cima del forno |
Crossgirder della cima del forno: tubo piano 200*100*4.0mm/A3, ferro di angolo: 40*40*4.0mm/A3 |
|
Sedile permanente del fan del progetto: montato da &6mm/A3 e dal ferro di angolo 7#, che è conveniente per manutenzione. |
||
|
Strato isolante: &1.0mm/A3 piatto della lana di roccia 100K della lastra di zinco 150mm |
||
|
Piatto superiore di pizzico: lastra di zinco interna di &1.0mm/, piatto esterno &1.0mm/A3. |
||
| 06 | Piastra di base |
Piatto inferiore di pizzico: lastra di zinco &1.0mm/A3 |
|
Strato isolante: &1.0mm/A3 piatto della lana di roccia 100K della lastra di zinco 50mm |
||
|
Lavoro interno della struttura: ferro di angolo 25*2.5 |
||
| 07 | Ystem di riscaldamento | Focolare: piatto inossidabile termoresistente &2.5mm, collegamento della forma della flangia, che è conveniente per lo smontaggio. |
|
Collegamento della flangia del focolare: piatto d'acciaio termoresistente &8.0mm/Q235 |
||
| Bruciatore: BG550, insiemi 1 | ||
| 08 |
Ventilatore di aria calda |
L'aeratore della pala e raffreddato ad aria, termoresistenza è 250℃ |
|
Motore: 3KW |
||
|
Flusso: ﹥12500M3/H |
||
|
Pressione completa: 230Pa |
||
|
Quantità: 4sets nel totale |
||
| 09 | Scarico dell'aria del fondo del forno |
Griglia piana del ferro di zincatura a caldo |
|
Lastra di zinco, ferro di angolo 25/A3 |
||
| 10 |
Scala |
Struttura della parte principale: tubo quadrato 80*40*2.5mm/A3 |
|
Guardavia della scala: ferro piano di 40mm*&3.0mm. |
||
|
Punto della scala: tubo quadrato 30*30*2.0mm/A3 |
||
| 11 | Guardavia della cima del forno |
Tubo piano: 40*20*1.5mm/A3 |
|
Altezza della guardavia: 1100 millimetri
|
||
| 12 | Macchinetta a mandata d'aria del camino |
macchinetta a mandata d'aria di spirale della lastra di zinco di &0.6mm
|
| 13 | Porta di Access |
Quantità: 1 insieme
|
|
Materiale: tubo quadrato 120*40*3.0mm/A3, strato isolante del supporto: lana di roccia di &150mm
|
2,7 sistema di controllo elettronico
Descrizione della caratteristica (A):
(1) la linea di produzione adotta il gabinetto di controllo centralizzato per controllare, funzionato dall'interfaccia uomo-macchina, che è dell'intuizione e facilmente dell'operazione perpetue.
(2) esposizione di controllo giustamente del trattamento della temperatura del forno.
(3) esposizione di stato di operazione dell'attrezzatura.
(4) la posizione chiave della linea di produzione mette il bottone dell'arresto di emergenza per assicurare la sicurezza.
(5) le componenti principali e le parti selezionano l'importazione originale o la marca co-investita, che allungano il tempo di impiego, così abbassante l'incidenza guasti.
(6) adottando il sistema di allarme a catena della suono-luce e di progettazione per evitare danno improvviso della componente e di guasto.
(B) ha dettagliato la configurazione:
| No. |
Nome |
Istruzione |
| 01 |
Gabinetto di controllo elettrico |
Spruzzatura della polvere del piatto A3 |
| 02 |
Touch screen |
Colore a 10,4 pollici, produttore: Siemens |
| 03 | SpA |
Siemens |
| 04 | Convertitore di frequenza |
Mitsubishi |
| 05 | Modulo del controllo della temperatura |
Siemens |
| 06 |
Modulo di D/A |
Siemens |
| 07 | Sonda di temperatura | PT100 |
| 08 | Appaltatore |
Schneider |
| 09 | Thermorelay |
Schneider |
| 10 | Disconnector |
Schneider |
| 11 | Indicatore luminoso |
Schneider |
| 12 |
Bottone |
Schneider |
| 13 | Cavo e fune elettrici |
Prodotto in Guangdong |
| 14 | Wireway |
Il piatto galvanizzato, parte di pretrattamento è scanalatura di plastica del cavo |
2,8 strato di configurazione di alimentazione:
Il più grande consumo operativo (valore di riferimento) di ciascuno autonomo quando spruzzare la polvere (ad esclusione di grano di legno)
| No. | Nome dell'attrezzatura |
Consumo di elettricità (Kw/h) |
Aria compressa (m3/min) |
Consumo di acqua industriale (T/h) |
Gas naturale (m3/h) |
| 01 | Alimentando e soppressione piattaforma e trancia supplementare | 4,0 | |||
| 02 |
Conduttura della sospensione |
6,0 | 0,5 | ||
| 03 | Pretrattamento (forno di riscaldamento escluso) | 65,0 | 4,0 | ||
| 04 |
Forno di essiccazione dell'umidità |
12,0 | 30,0 | ||
| 05 | Spruzzi la stanza e l'elevatore (1 insieme delle configurazioni) | 50,0 | 6,5 | ||
| 06 |
Trattamento del forno |
24,0 | 50,0 | ||
| 07 | |||||
|
Totale |
161,0 | 7,0 | 4,0 | 80,0 | |
|
Nota: quanto sopra è il più grande consumo di energia dell'installazione, ad esclusione di consumo di fornace, di compressore d'aria, di pistola a spruzzo, di illuminazione dell'officina e di trattamento delle acque. |
|||||
2,9 strato di corrispondenza di colore dell'attrezzatura:
Colore principale dell'attrezzatura che spruzza nella linea di produzione
| No. |
Nome |
Istruzione |
| 01 |
Parte principale dell'attrezzatura |
Pretrattamento: i pp pannello-con i capelli bianchi placcano (colore primario); blu sezionale del materiale-pavone del supporto del pannello
|
|
Trattamento del forno: piatto pannello-con i capelli bianchi d'isolamento di colore (colore primario); blu esterno d'isolamento del supporto-pavone del tubo quadrato del pannello
|
||
| 02 |
Sostegno dritto e d'attaccatura |
Blu di pavone |
| 03 |
Elevatore |
Blu di pavone |
| 04 |
Pista a catena |
Nacarat |
| 05 | Guardavia |
Giallo |
| 06 |
Appoggio elettrico di esternalizzazione e della macchina |
Colore primario |
| 07 | ||
|
Nota: quanto sopra è la corrispondenza di colore delle attrezzature principali. Riferisca prego alle immagini pertinenti per altre. |
||
3, costruendoportatadiresponsabilità(attrezzaturenonnelprezzo, ecc)
| No. |
Contenuto di progetto |
Divisione di responsabilità |
||
|
Compratore |
Venditore |
|||
| 01 | Officina e configurazione |
Officina, pavimento dell'officina, base dell'attrezzatura |
√ | |
|
Parete e tetto che spillano e riparazione di perdita, ecc |
||||
|
Facilità di ventilazione e di estinzione di incendio dell'officina |
||||
|
Pretrattamento dello stagno e dell'antisettico |
||||
|
Fogna di pretrattamento, stagno ed antisettico, ecc |
||||
| 02 |
Alimentazione elettrica |
Alimentazione elettrica dell'officina, dalla scatola di elettricità della parete al tubo e cavo elettrico del gabinetto della varia attrezzatura, ecc. | √ | |
|
Illuminazione dell'officina |
||||
|
Collegamenti e camera di equilibrio interni di attrezzatura |
√ | |||
|
Scatola interna di elettricità e gabinetto elettrico di attrezzatura |
||||
| 03 | Rifornimento idrico |
La tubatura dell'acqua dell'officina è collegata al punto del rifornimento idrico delle attrezzature |
√ | |
|
La preparazione dell'acqua pura è collegata per innaffiare il punto di consumo delle attrezzature |
||||
|
Tubatura dell'acqua e valvola interna, ecc di attrezzatura |
√ | |||
| 04 |
Drenaggio dell'acqua |
Tubo e scanalatura incastonati sotterranei |
√ | |
|
Canale di raccolta e coperchio |
||||
|
Trattamento delle acque, ecc |
||||
| 05 | Energia | Deposito forniture e conduttura di energia (gas liquefatto) | √ | |
|
Collegato al posto dell'operazione delle attrezzature |
||||
|
Il vapore e la conduttura si uniscono fino ad attrezzatura |
||||
| 06 |
Compressione dell'aria |
compressore d'aria, attrezzatura di raffreddamento e conduttura |
√ | |
|
Collegato per convogliare e valvola delle attrezzature |
||||
| 07 | Pistola a spruzzo della polvere elettrostatica |
Pistola a spruzzo della polvere e sistema di controllo |
√ | |
|
Spolverizzi l'impianto di alimentazione della polvere e del barilotto |
||||
| 08 |
Altri |
Spolverizzi la stanza di spruzzatura e la stanza di isolamento |
√ | |
| Installi il rifornimento idrico necessario, l'alimentazione elettrica e taglio di gas, ecc | ||||
|
Scaricando e strumenti di sollevamento, ecc nel giacimento dell'attrezzatura |
||||
| Nota: il √ si riferisce al partito responsabile | ||||
