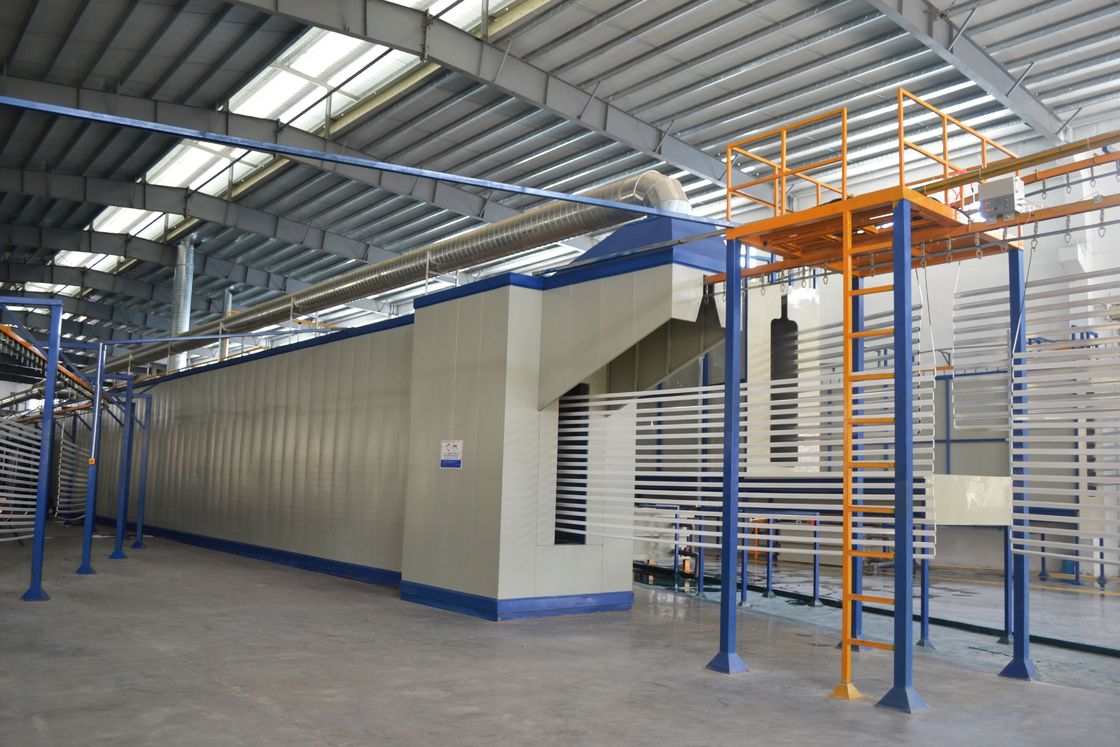

横の粉のコーティングの生産ライン装置は噴霧を自動化した

1set
MOQ
RMB1300000-1800000/set
価格
横の粉のコーティングの生産ライン装置は噴霧を自動化した
特徴 ギャラリー 製品の説明 見積依頼
特徴
仕様
生産量: 600t/month
モード:
動作モード: 連続噴霧
フィルム厚さ: 60-80µm
最高のプロフィールの長さ: 6000*300*1800
噴霧の方法: 自動噴霧前、手動噴霧の二次
働く速度: 2m/min
電圧: 380V~415v
ハイライト:

横の粉のコーティングの生産ライン

,

自動化されるコーティングの生産ラインを粉にしなさい

,

コーティングの生産設備の噴霧を粉にしなさい

基本情報
起源の場所: 中国
ブランド名: MEI-AL
モデル番号: PCPL-600T
お支払配送条件
パッケージの詳細: 輸出standerのパッキング
受渡し時間: 80-90days
支払条件: T/T
供給の能力: 2ヶ月1set/
製品の説明

600T/月粉のコーティングの生産ライン





主要な装置変数

1の乾燥オーブン:

(1)湿気の乾燥オーブン のテクニカル ノート:

A. Moistureの乾燥オーブンは部屋から、リターン空気配管、最下フレームワーク、内部フレームワーク、簡単な燃料ガスの暖房装置および自動温度調整システム、等成っている。



B. 上の開始(翻訳の)オーブンはオーブンのために使用され、熱い風は底から上に渡される。空輸補給の管はオーブンの中で置かれる。



C. Overtemperatureの保護スイッチは燃焼システムを保護するために置かれる。温度過昇および草案ファンの失敗の問題があるとき、暖房装置は時機を得たを離れて転換することができ、音ライト警報は送り出される。



D. 遠心力ファン、water-cooling軸受けはファンを循環するために使用される。スペースは設置場所の維持のために救われる。



E. Stainlessの内部壁板は燃焼室で使用され、絶縁層は200mmの岩綿である。



(2)熱い風の循環のオーブンの技術的な変数:

<テーブル border="1" cellpadding="0" cellspacing="0" style="overflow-wrap: break-word;">

いいえ

項目

指定

ノート

1

タイプ

熱い風の循環のトップ開始(翻訳の)オーブン

  2



有効なサイズ

6500' 2200' 2200mm (長さXの幅Xの高さ)

実際の高さは前処理のプールに従って調節される

3

温度の処理

80~120℃ (調節可能な)

  4

暖房の時間

それは15℃の室温で10-15minの配置の温度に達する

  5

乾燥時間

300-40minについて要求した

それは工作物によって決まる

6

加熱法

伝達上循環する熱い風と直接熱するのに天燃ガスが使用されている





(3)湿気の乾燥オーブンの材料の利用:

<テーブル border="1" cellpadding="0" cellspacing="0" style="overflow-wrap: break-word;">

名前

細部

オーブンの部屋

内部壁

電流を通されたシート:δ1.2mm

外的な壁

冷間圧延されたシート:δ1.2mm

フレームワーク

山形鋼25×25

岩綿の断熱材材料

δ100mm 80Kg/m3の岩綿

台枠



10# U鋼鉄

循環の送風管(作り付け)

リターン管

電流を通されたシート:δ1.2mm





炉のドア

フレームワーク

プロフィールの鋼鉄およびA3は版を転がした

天面

冷間圧延されたシートδ1.2mm

底面

電流を通されたシートδ1.2mm

断熱材および断熱材の層

δ100mmの80Kg/m3岩綿



加熱室

内部壁

ステンレス鋼の版:δ1.5mm

外的な壁

冷間圧延されたシートδ1.2mm

断熱材材料

δ200mm 80Kg/m3の岩綿

フレームワーク

山形鋼25×25

(4)乾燥トンネル装置のアウトソーシング:

<テーブル border="1" cellpadding="0" cellspacing="0" style="overflow-wrap: break-word;">

名前

湿気の乾燥オーブン



燃焼機関

ブランド

BENTONE

タイプ

BG300



燃焼力

200,000 kcal/h

形態を調節する火

火の単一の期間

燃焼機関のパワー消費量

0.18Wについて

流れの率

6~19 m3/h

最高圧力

360ミリバール

働き圧力

20ミリバール

1セット



熱い風の循環ファン

ブランド

フォーシャンYinghengの換気装置

草案ファンの力

P=7.5KW×1セット

送風容積

8288~16576 m3/h

風圧力

1116~1760 Pa

温度調節器

PIDのスマートな自動計算のコントローラー

温度調節器のNO

E5AZ

器械の正確さ

0.1℃

タイプの出力制御

リレー接点はAC250V.3Aを出力した

タイプの入力制御

熱電対

警報出力機能

2つの位置の警報出力



2、噴霧室および回復システム:

(1)全面的な機構の記述:



噴霧室の外のり寸法:L7000mm×W1800mm×H3250mm



構造特徴:噴霧室のために使用される円形化の上およびU底構造設計は空気が滑らかに流れ、高い噴霧率に達する気流で干渉を引き起こさないことを確かめることができる。



全面的な機構の1.2、設計パラメータおよび利点の記述

a)。高性能の二段式サイクロンの回復システムは改善された「HAPPY-12」のために使用され、回転式濾材は回復のために使用される。

b)。ステンレス鋼の版は10の自動銃の入り口(各側面の5)の噴霧室のために使用される。その上、横断配られた方法は吹き付け器のために使用され、銃の部分は各溝で配ることができる。その間、複雑な工作物のためのシステムの2つの手動噴霧の位置はマニュアルによって構成するために形成される。

c)。上の技術は回復のための海外からwhirlyもたらされ、回復率は95%ある場合もある。装置は粉が汚染なしで普通リサイクルすることができることを確かめる振動スクリーン システムを備えている。全構造の出現は素晴らしく、優雅、丈夫耐久である。

d)。改良された「HAPPY-08」噴霧室に3つの面と速く2面(低い粉の消費、低雑音の、低負荷の消費、低い粉の無駄にされ、低い維持率で高い5つの面で低いの特徴がある、;オートメーションの高い噴霧率、高い粉の回復率および高度;変わる速い浄化および不変色)。

e)。噴霧室の全セットは噴霧室のボディ、サイクロンの自動回復装置、回転式濾材の自動クリーニング式ろ過システム、自動回復システム、粉の供給のバケツ、General Electricの制御システムおよび理性的なエレベーターである7つの大部分に分けることができる。

f)。手動版の転換装置は世界高度のきのこヘッドのクリーニング システムが形成される噴霧室の最下の空気煙道のために粉が時間通りにリサイクルすることができる減るには余りに長くのために貯えられることのために引き起こされ粉を妨げることができるように使用される。

g)。Human-computerインターフェイス(中国の表示)は作る部屋の全セットのために簡単なオペレーティング システムである人間と機械結合した操作の知性のある程度が改善されるベストを使用される。



(2)噴霧室の基本構成:



<テーブル border="1" cellpadding="0" cellspacing="0" style="overflow-wrap: break-word;">

部Iの噴霧室

噴霧室のサイズ

L7000mm×W1800mm×H3250mm

運営方法

自動およびmanalのスプレー

噴霧室

改善されたHAPPY-08

噴霧室の側面の版

δ 1.5mmのステンレス鋼の版

噴霧室の上板

δ 1.5mmのステンレス鋼の版

噴霧室の敷板

δ2.0mmのステンレス鋼の版

噴霧室の工作物の入口そして出口の最高の懸濁液の範囲

1800 x 300のmm (HxW)

噴霧室の入口そして出口の開始サイズ

2000年のx 500 mm (HxW)

噴霧室(全長)の長さ

7000のmm

噴霧室の幅

1800のmm

噴霧室の自動位置

2×5、合計の10部

噴霧室の手動位置

2

手動スプレー操作のプラットホーム

2

底のクリーニング装置

噴霧室の高度および空気の底板クリーニング システムは機械スクレーパー装置に完全に高い故障率および不純物の汚染を克服できる。



特徴

出現は功妙、優雅である

ステンレス鋼の版は噴霧室のために色を変えることは便利、有効である色がきれいではない死んだ角度のために引き起こされて混合した可能性は減らすことができること使用され。

適度である気流の設計は粉噴霧率およびコーティングの質について確かめることができる噴霧室の気流をより滑らかに作ることができる。

上およびsidewardちり止めの明快なシステムはオペレータが工作物を観察し、吹きかかるべき無視のために廃棄物を減らすことは容易であるように形成される。

手動スプレーの入り口は特に設計されている弁に手動スプレーおよび色の変更を持っていることは便利であるように作動のプラットホームが装備されているところで、取付けられている。

設計は維持を持っていることは便利であること密集している。

部II Whirlyの自動分離装置

空気容積

13,500 CBM/H



特徴

a. それはただ必要whirlyきれいにするために分離器の底そしてふるいをであり、自動クリーニング式機能内部があり、きれいになることは不必要である。従って、色を変えることは便利でありまたよりよく顧客の色を変える条件を満たすことができる。

b. 回復率は95%~97%であり、ultrafine粉そして汚染物質はのクラス2のろ過システムに粉を分かれて、排出することができるリサイクルする。Ultrafine粉により利用できる粉のペンキに製品品質の欠陥を引き起こすために混合されない。

党III回転式濾材の自動クリーニング式ろ過システム

主要な部品

電気制御装置、濾材、回転式クリーニング システムは、粉のバケツ、草案ファンおよび電動機をリサイクルする

材料

δ 3.0mmのA3版(一等級の白い粉は吹きかかった)

回転式濾材クリーニング システム

8セット

濾材(輸入される)

16部分

フィルター効率

99.99%

フィルターの排気物質の負荷

<3.0 mg/cu.m

騒音

<85db>

モーター力

18.5KW

空気圧縮の働き圧力

4.0 | 5.5棒

いつも逆火のガスの消費

100リットル

特徴

a. フィルターの濾材のために最先端の生成3の低摩耗の回転式濾材のクリーニング システムが周期的な自動クリーニングがあるのに使用されている。従って、濾材の防空情報審査地域は低負荷の消費の状態のほとんどの完全なクリーニングがあることができることを確かめることができる。

b. 高度ポリエステル フィルター材料はフィルターのために中使用される。それはろ過標準的な粉のコーティングおよび最低の排気の排出が3mg/m3である場合もあるとき99.99%効率に達することができる。

部IVの自動回復システム

強力粉ポンプをリサイクルしなさい

2部分

流れ

2.KG/min

振動スクリーン システム

ステンレス鋼 スクリーン

部Vの粉の供給のバケツ

材料

δ1.5mmの一等級の白い粉は吹きかかった



容量

150リットル

入れられた圧縮空気圧力

2bar

部VI General Electric制御キャビネット

キャビネット材料

A3版(粉スプレー)

電気制御の要素

SIEMENS PLCが集中制御があるのに使用されマイクロコンピューターのタッチ画面の制御システムは形成される。





3の粉スプレーのエレベーター:2セット



PLCのマイクロコンピューターの制御システムはこのエレベーター、頻度コンバーターの管理下のドライブ モーター操業のために使用される。減力剤シャフトに取付けられているエンコーダーを通して測定される信号はPLCから頻度コンバーターにPLCおよび信号にエレベーターは有効な適用範囲の交換動きが頻繁にあることができるようにエレベーターの打撃がマニュアルによって置かれるとき送られる送られる。光学の原則が回転式エンコーダーのために使用されるので、エレベーターの打撃はより正確、安定した動かすである。



下記のようにデバイス・コンフィギュレーション:

<テーブル border="1" cellpadding="0" cellspacing="0" style="overflow-wrap: break-word;">

粉スプレーのエレベーター

指定および技術的なデータ

1.物質的なA3版

2.有能な交換の打撃2200mm

3.定格負荷容量30kg

4.評価される電圧および力:AC 220V、750W

5。 速度はstepless調節可能であり、調節可能な範囲は0~30m/minである

6.評価される力1.1kw/set

7.速度減力剤:MOTOVARIO (イタリア)

特徴の記述

  1. 動力駆動の周波数制御はランニングが安定していること、騒音低い使用され、耐用年数は長い
  2. 元の三菱頻度コンバーターは使用される。
  3. エレベーターの位置は正確であり、安定した動かす
  4. 銘柄プロダクトは主要な電気電気器具のために使用される。



4、乾燥トンネルを治す:40.0' 1.0' 3.95m (長さXの幅Xの高さ)

乾燥トンネルを治すことは燃料ガスによって直接熱されるリング乾燥トンネルである。それに一組の燃料ガスの暖房装置および独立した熱気の循環の設計がある。

1) 乾燥トンネルの治癒の構造構成そして特徴:

(1)乾燥トンネルは乾燥トンネル、熱気の循環システムおよび排気物質システムの主要な部分から成っている。適度で熱い風の流れ方向は適度なレイアウトが付いている乾燥トンネルで形作ることができる。その上、研修会に流出する熱気はまたによってどの保護されるまた環境だけでなく、エネルギー源が効果的に避ける救うことができるか、ことができる。排気物質システムは炉から排気ガスを排出できる。



   (2)タワーの構造は乾燥トンネルのために使用される。



(3)熱気の循環システムのレイアウト吹でリターン供給の相互交換はである。空輸補給の出口は工作物の下で置かれ、リターン管はセットの上部乾燥トンネルである。適度で熱い風の流れ方向は熱気の自然な持ち上がる力の下の空輸補給の出口およびリターン空気入口の適度なレイアウトが付いている乾燥トンネルで形作ることができる。従って、工作物のための十分配られた暖房、空輸補給のためのよく経済的な効率および適度な空気配分の効果は達することができる。空輸補給の出口は適用範囲が広く、調節可能である。空輸補給の出口の送風容量の調節によって、空気出力はそれにより乾燥トンネルで各段階で温度十分配られる変えることができる。空輸補給の溝の版を調節する風は電流を通されたシートからなされる。



(4)工作物が、熱い風フィルター システム特に置かれれば表面質を保証するため。熱周期のエア フィルターは循環プロセスで作り出されるろ過する塵がことができる空輸補給の出口で置かれる。フィルター層は5層ステンレス製 フィルター網である、フィルターの厚さは30mmであり、最初の抵抗は200paよりより少しである。エア フィルターはdismounテーブル維持および灰の取り外しの操作があるためにである。従って、空輸補給およびコーティングの質は保証することができる。



   (5)乾燥トンネルの出口の出熱を減らすために、一組の熱絶縁材区域はエネルギーを減らすために出口の乾燥の出口で置かれる    消費および労働環境を保護するため。



2) オーブンの技術的な変数の治癒:

<テーブル border="1" cellpadding="0" cellspacing="0" style="overflow-wrap: break-word;">

いいえ。

項目

指定

ノート

1

モード

オーブンの治癒切口によって循環する熱気

  2

構造

フレームの構造

  3

内部サイズ

40000' 700' 3700の(長さXの幅Xの高さ) mm

  4

温度の処理

180~220℃ (調節可能な)

  5

温度の上昇時間

それは室温に30minの配置の温度に上がる

  6

治癒時間

20min   7

温度調整の測定ポイント

制御のための1ポイントおよび監視のための1ポイント

  8

加熱法

直接自然で、熱い風の伝達性の循環と熱される





3) 湿気の乾燥オーブンの材料の利用:

<テーブル border="1" cellpadding="0" cellspacing="0" style="overflow-wrap: break-word;">

名前

細部



オーブンの部屋

内部壁

電流を通されたシート:δ1.2mm

外的な壁

           冷間圧延されたシート:δ1.2mm

外的な端の装飾の版

δ1.5冷たい版のハイドロフォーミング

内部端の装飾の版

δ1.2はシートのハイドロフォーミングに電流を通した

フレームワーク

山形鋼25x25

岩綿の断熱材材料

δ150mm 80Kg/m3の岩綿



台枠

サポート フレーム

80×50正方形の管

ベッド版

A3版δ10mm

循環の送風管

リターン管

電流を通されたシート:δ1.2mm

送風管

電流を通されたシート:δ1.2mm

排気管



標準的な螺線形の管

加熱室

内部壁

ステンレス鋼 シート:δ1.5mm

外的な壁

冷間圧延されたシート:δ1.2mm

断熱材材料

Outerδ200mm 80Kg/m3の岩綿

フレームワーク

山形鋼25×25



4) 乾燥トンネル装置のアウトソーシング

<テーブル border="1" cellpadding="0" cellspacing="0" style="overflow-wrap: break-word;">



名前



オーブンの治癒



燃焼機関



ブランド

BENTONE

タイプ

BG400-2

燃焼力

300,000 kcal/h

形態を調節する火

火の二重期間

燃焼機関のパワー消費量

0.25KWについて

流れの率

6~31.8m3/h

最高圧力

360ミリバール

働き圧力

20ミリバール

2セット



熱い風の循環ファン

ブランド

フォーシャンYinghengの換気装置

草案ファンの力

P=7.5KW×2セット

送風容積

8288~16576 m3/h

風圧力

1116~1760 Pa

温度調節器

PIDのスマートな自動計算のコントローラー

温度調節器のNO

E5AZ

器械の正確さ

0.1℃

タイプの出力制御

リレー接点はAC250V.3Aを出力した

タイプの入力制御

熱電対

警報出力機能

2つの位置の警報出力



5のシステムを運ぶ懸濁液

    (1)コンベヤーは作動の生産の便宜を計って対応する作動の位置に緊急停止装置によって取付けられている   安全を保障する動くこと。



(2)コンベヤー ライン運転装置は惑星cycloidalピン ギヤ速度減力剤および電動機のために使用される。鎖はドライブ チェーンによって運転され、運転装置にコンベヤー ラインのランニングをするために段階の損失、積み過ぎおよびワイシャツ回路の機能がより安全、より信頼できるようにある。



(3)制御のタイプは異なった製造技術および速度の条件を満たすことができる周波数制御である。



    (4)コンベヤーの操作は安定して、除行またはブロックの問題がない。



    (5)トロリー コンベヤーの柵の表面は塗られ、色は顧客の条件に従って決定される。



    (6)コンベヤーの有効な変数

<テーブル border="1" cellpadding="0" cellspacing="0" style="overflow-wrap: break-word;">

コンベヤーいいえ。

QXT-250鎖(台湾Zhurong)

柵の指定

T4.0×80×80 (炭素鋼)

横に角を付けること

R2500マンガン鋼鉄

一点負荷

50KG

ピッチ

250mm/section

運転装置



モーターP=3.0KW×1セット

速度減力剤100# 60:1×1セット

ドライブ座席

ベルトの、押す版および忍耐、等運搬

サポート

T2.5×100×100正方形の管

共同

フランジ

張力装置

重い穿孔器

装置の注油

自動給油機械

安全装置

自動積み過ぎの保護は置かれる

ボタンを置かれる供給でおよび削除区域および噴霧室出て行きなさい



6. 電気制御システム

1) すべての周囲を囲まれた制御回路は金属の袖か炎-抑制プラスチック カバーによって導かれる。回路は電力の利用の安全標準に達する留まる構造を備えている。



          2) コントロール パネルは集中制御の下にあり、のための党Aによって考慮される最も適切な位置に取付けられる             操作の便利。



  3) デジタル表示装置の自動調節計は熱する位置で温度調整のために使用される。自動制御は行なわれる          正確にすべてのホットスポットの温度を表示した場合。



          4) パネルが集中制御があることができるようにHuman-computerインターフェイスおよびPLCのプログラミングに使用される。器械の手段           正確でなければ測定誤差は国民の標準の範囲にあるなる。



          5) 電気機器の設計、タイプ選択、製造業および取付けは国民の関連の標準に応じていかなければならない。



          6) ワイヤーは電気電気器具のターミナルとのしっかりした接触があるべきである。



          7) ワイヤーは電化製品ターミナルおよびライン銀行の位置の明瞭なワイヤー サイズと印が付いているべきである。その上、それはべきではない        身に着けられていること容易でまたは衰退であって下さい。



          8) 燃焼の安全保護システムは置かれる、すなわち温度が余りに高いとき、炉は自動的に締まる、       音ライト警報および連結の電気装置によって制御される。



      9) 国民の任命された製造業者によって作り出される良質の要素はコントロール パネルのために使用される。



    10) 噴霧のプラスチック キャビネットは制御キャビネットのために使用される。



    11) 力構成形態:、5ワイヤー3-phase、380V AC



    12) 生産の過程において、装置は対応する連結の保護および必要なアラーム表示機能があるべきである       下記のように状況の下:

A.Dryingのトンネルの過熱制御

B.Fuelのガスの熱交換の発砲

C.Emergencyの操業停止

D.Heat交換体の過熱警報



システム制御機能:

<テーブル border="1" cellpadding="0" cellspacing="0" style="overflow-wrap: break-word;"> 1。

燃焼機関の炎の制御システム

2。

オーブンの温度の表示および制御システムの治癒

温度の表示システム

温度調整システム

3。

オーブンの空気カーテン装置システムの治癒

4。

コンベヤーの周波数変換システム

5。

排気物質システム

6。

噴霧室、回復システム、粉配達および他の弁システム

7。

PLCの自動逆火システム

8。

Mictocomputerのタッチ画面の制御システムは形成される





主要な電子制御システムのための材料

<テーブル align="center" border="1" cellpadding="0" cellspacing="0" style="overflow-wrap: break-word;">

いいえ。

名前

ブランド

断路器

シュナイダー

2

接触器

シュナイダー

3

熱積み過ぎの保護装置

シュナイダー

4

中間リレー

日本OMRON

5 PLC

SIEMENS

6

タッチ画面

シュナイダー

7

電気上昇の頻度コンバーター

日本の三菱

8

頻度コンバーターを運転するオーブンの治癒

アルファ

9

表示燈およびボタン スイッチ

シュナイダー

10

オーブンの温度調整されたメートルの治癒

日本OMRON

11

水乾燥の温度調整されたメートル

日本OMRON

12

ワイヤー

国民の標準
