수평선상 분말 코팅 생산 라인 장비 자동화된 용사

600T/월 분말 코팅 생산 라인

주요 설비품 매개 변수

1, 건조 오븐 :

(1) 수분 건조 오븐의 기술 노트 :

A. 수증기 건조 오븐은 챔버, 대가 공기 배관, 최저 틀, 내부 골격, 단순한 연료 가스 가열 시스템과 자동 온도 조절 시스템, 등으로 구성됩니다.

비. 상부 개구부 (병진식) 오븐은 오븐을 위해 사용되고 뜨거운 바람이 바닥에서부터 꼭대기까지 전달됩니다. 에어 공급 덕트는 오븐 안에서 설정됩니다.

C. 과온 보호 스위치는 연소 시스템을 보호할 예정입니다. 거기가 과온과 기초된 팬 장애의 문제가 있을 때, 가열 시스템은 적시여 꺼질 수 있고 음광 경보가 보내질 것입니다.

Ｄ. 원심분리기 팬, 워터-쿨링 태도는 순환 팬을 위해 사용됩니다. 우주는 설치 위치에서 유지를 위해 구해집니다.

Ｅ. 녹슬지 않는 내벽 보드는 연소실에서 사용되고 절연층이 200 밀리미터 암면입니다.

(2) 뜨거운 바람 순환식 코크스화로의 기술적인 매개 변수 :

(3) 수분 건조 오븐의 재료 활용 :

(4) 건조 터널 장비의 아웃소싱 :

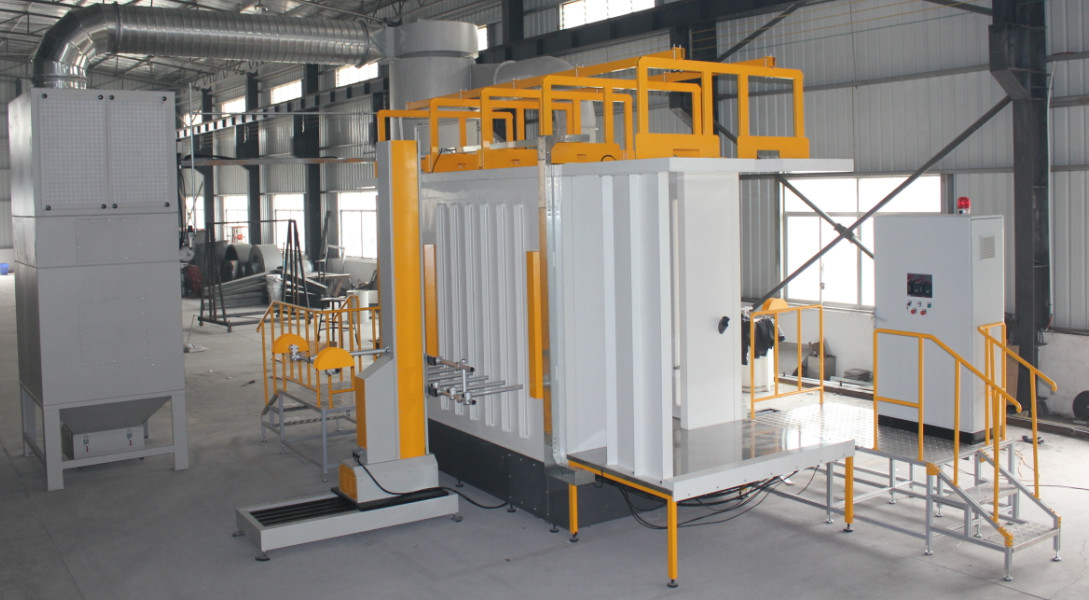

2, 스프레이 용기와 리커버리 시스템 :

(1) 전체적인 설계 기술 :

스프레이 용기의 외형 칫수 : L7000mm×W1800mm×H3250mm

구조적인 특징 : 공기가 매끄럽게 흘러나올 것이고, 공기 흐름에 대한 간섭을 야기시키지 않을 것이라는 것을 스프레이 용기를 위해 사용되는 정상과 U-바닥 구조 설계를 둥글게 하는 것 확인할 수 있으며, 그것이 높은 분무율에 도달할 것입니다.

1.2, 설계 파라메터와 전체적인 설계에 대한 장점 기술

a). 효율이 높은 두 단계 사이클론 리커버리 시스템은 개선된 HAPPY-12를 위해 사용되고 회전식 필터 엘리멘트가 회복을 위해 사용됩니다.

b). 스테인레스 강판은 10 자동 건 개시 (양측 위의 5)와 스프레이 용기를 위해 사용됩니다. 게다가, 가로지르는 분포된 방식은 스프레이 건을 위해 사용되고 한 편의 총기가 각각 홈에 배포될 수 있습니다. 한편, 두곳 매뉴얼 분무 위치들은 설명서에 의해 구성하기 위해 복잡한 제조 공정에 있는 제품을 위한 시스템에서 구성됩니다.

c). 최고 기술은 빙빙도는 회복을 위해 해외인 것으로부터 도입되고 회수율이 95% 넘게일 수 있습니다. 장비는 파우더가 어떠한 오염 없이 정상적으로 재활용될 수 있다는 것을 확인하기 위해 진동 스크린 시스템을 가집니다. 전체 구조물의 출현은 좋고, 우아하고, 탄탄하고 오래갑니다.

d). 개선된 HAPPY-08 스프레이 용기는 소비를 3이지 양상에서 높은 5가지 양상에서 낮고 두 양상 (낮은 파우더에서 빠른 특징, 저소음, 낮은 에너지 소모량, 낭비된 낮은 파우더와 저보수 금리를 가지고 있습니다 ; 높은 분무율, 높은 파우더 회수율과 높은 자동화 정도 ; 고속 정화와 불변색 교체).

e). 스프레이 용기의 전체 집합은 스프레이 용기, 사이클론 자동 복구 장치, 회전식 필터 엘리멘트 자체세정된 필터링 시스템, 자동 복구 시스템, 분말 공급 버킷, 제너럴 일렉트릭 제어 시스템과 지적 승강기의 몸인 7 주요 부품으로 분할될 수 있습니다.

f). 파우더가 정각에 재활용될 수 있도록 매뉴얼 플레이트 전복 장치는 세계 진보적 버섯 머리 세정 시스템이 구성되는 스프레이 용기의 최저 공기통로를 위해 사용되고 너무 오랫 동안 저장되는 것 때문에 야기되는 금칠밑가루가 감소될 수 있습니다.

g). 단순한 운영 체제인 인간-컴퓨터 인터페이스 (중국 디스플레이)은 그것이 인간을 만들고 기계가 최고를 결합시킨 챔버의 전체 집합을 위해 사용되며, 작전의 정보 학위가 향상됩니다.

(2) 스프레이 용기의 기본 구성 :

3, 파우더 스프레이 승강기 : 2개 세트

PLC 마이크로컴퓨터 제어 시스템은 이 승강기를 위해 사용됩니다, 구동 모터가 주파수 변환기의 제어에 의해서 운영합니다. 환원제 샤프트에 설치된 부호기를 통해 측정되는 신호는 PLC로 반송하고 승강기가 효과적 적용 범위에서 자주 왕복 운동을 가지고 있을 수 있도록 신호가 승강기의 타격이 설명서에 의해 설정될 때 PLC로부터 주파수 변환기에 보내집니다. 광학의 원리가 회전 인코더를 위해 사용되기 때문에, 승강기의 타격은 더 정확하고 더 안정적이게 달릴 수 있습니다.

아래 장치 구성 :

4, 큐어링 건조 터널 : 40.0'1.0'3.95m (길이 Ｘ 폭 Ｘ 높이)

큐어링 건조 터널은 직접적으로 연료 가스의 가열되는 벨소리 건조 터널입니다. 그것은 일련의 연료 가스 난방 체계와 독립적 허풍 순환 설계를 가집니다.

1) 구성 조성물과 큐어링 건조 터널의 특징 :

(1) 건조 터널은 건조 터널, 허풍 순환 시스템과 배기 방출 시스템의 주요 부문으로 구성됩니다. 합리적 뜨거운 바람 흐름 방향은 합리적 설계로 건조 터널로 형성될 수 있습니다. 게다가, 워크샵에 대한 허풍 오버 풀로윙은 또한 효과적으로 회피될 수 있으며, 에너지 원들이 구해질 수 있을 뿐만 아니라 그러나 또한, 있는 환경이 보호했습니다. 배기 방출 시스템은 노로부터 배기 가스를 방출할 수 있습니다.

   (2) 철탑 결구는 건조 터널을 위해 사용됩니다.

(3) 뜨거운 환기시스템의 화입 배치는 상승하는 돌아오는 다운 공급 상호교환입니다. 급 기구는 제조 공정에 있는 제품 아래에 설정되고 회수관이 건조가 터널링하는 위쪽을 할당됩니다. 합리적 뜨거운 바람 흐름 방향은 허풍의 자연적 리프팅력 하에 급 기구와 귀환 공기 흡입구의 합리적 설계로 건조 터널로 형성될 수 있습니다. 그러므로, 급기와 합리적 공기 분포를 위한 경제적인 효율이 도달될 수 있는 것은 좋은 제조 공정에 있는 제품을 위한 잘 분산된 난방의 영향. 급 기구는 탄력적이고 조정할 수 있습니다. 급 기구의 풍량을 조정하는 것에 의하여, 공기 출력은 각각 단계에서 바뀔 수 있습니다, 이로써 온도가 건조 터널에 잘 분산됩니다. 공기 공급홈 이 담긴 바람조절판은 아연 도금 강판으로부터 만들어집니다.

(4) 제조 공정에 있는 제품 면 표면 품질을 보증하기 위해, 뜨거운 바람 필터 시스템은 특별히 설정됩니다. 열적 사이클 공기 정화 필터는 고리형 프로세스에서 생산된 먼지가 필터링될 수 있는 급 기구에 설정됩니다. 필터층은 5 층 스테인레스 필터 네트이고, 필터의 두께가 30 밀리미터이고 초기 저항이 200 pa 이하입니다. 공기 정화 필터는 정비와 재털기의 작전을 가지고 있도록 디스마운트러블. 그러므로, 급기와 코팅의 질은 보증될 수 있습니다.

   (5) 열 출력을 건조 터널의 수단에서 감소시키기 위해, 일련의 열차단 지역은 에너지를 줄이기 위해 드라이링 수단의 수단에 설정됩니다        소비와 작업 환경을 보호합니다.

2) 경화로 기술적인 매개 변수 :

3) 수분 건조 오븐의 재료 활용 :

4) 드라이링 턴넬 설비의 아웃소싱

5, 중단 공급 씨스템

    (1) 컨베이어는 운영 생산의 편의를 위해 상응하는 작동 위치에서 비상 정지 장치로 설치됩니다      안전을 보장하기 위해 운영하기.

(2) 장치를 운전하는 컨베이어 라인은 행성 사이클로이드 핀 기어 속도 저감기와 전동기를 위해 사용됩니다. 체인점은 체인점을 운전함으로써 운전되고 기기를 운전하는 것 컨베이어 라인의 운영을 더 안전하고 더 믿을 만하게 하기 위해 위상 손실량, 과부담과 셔츠 회로의 기능을 가지고 있습니다.

(3) 제어의 종류는 주파수 제어이며, 그것이 다른 제조 기술과 속도를 위한 요구조건을 충족시킬 수 있습니다.

    (4) 컨베이어의 수술은 안정적이고 서행 또는 블록의 문제가 가 아니라 있지 않습니다.

    (5) 드림식 콘베아의 레일 표면은 페인트 칠해지와 색이 고객들을 위한 요구조건에 따라 결정됩니다.

    (6) 컨베이어의 유효 변수

6. 전기적인 제어 시스템

1) 모든 제안된 제어 회로는 금속 슬리브 또는 난연제 플라스틱 슬리브에 의해 경로화됩니다. 회로는 전력을 이용함에 있어 안전 기준에 도달하기 위해 고정 구조를 가집니다.

          2) 제어판은 중앙집중 제어 하에 있고, 더를 위한 당 A에 의해 고찰된 가장 적절한 위치에 설치될 것입니다                         작동의 편익.

  3) 디지털 표시 자동 조절계는 가열 위치들에서 온도 제어를 위해 사용됩니다. 자동 제어는 수행될 것입니다                    정확하게 모든 온점 온도를 드러낼 때.

          4) 인간-컴퓨터 인터페이스와 PLC 프로그래밍은 통제를 집중시켰기 위해 제어판을 위해 사용됩니다. 기구의 방법                      정확하고 측정 오차 국가 표준의 범위여야 합니다.

          5) 설계, 타입 선택, 제조와 전기 장비의 설치는 국가적 관련된 표준에 따라야 합니다.

          6) 전선은 전기 기구의 단말기와의 회사 접촉을 가지고 있어야 합니다.

          7) 와이어는 전기 제품 단말기와 라인 뱅크의 입장들에서 특징적 배선 칫수와 함께 표시되어야 합니다. 게다가, 그것은 합니다                침식되거나 사라져가기 쉬우세요.

          8) 연소 안전성 보호 시스템은 설정됩니다, 바꾸어 말하면, 노가 온도가 너무 높을 때 자동적으로 폐쇄될 것입니다,              음광 알람과 상호록킹 전기적 디바이스에 의해 제어됩니다.

      9) 국가적 약속된 제조들에 의해 생산된 고품질 요소는 제어판을 위해 사용됩니다.

    10) 분무 플라스틱 상자는 제어 캐비넷에 대해 사용됩니다.

    11) 권력 구조 형태 : 380V, 3 단계, 5개 와이어, AC

    12) 생산의 과정에서, 장치는 상응하는 인터로킹 보호와 필요한 알람 지시 기능을 갖             다음 아래에 있는 환경 하에

A.Drying 터널 과온 제어

B.Fuel 가스 열 교환 점화

C.Emergency는 차단했습니다

D.Heat 교환기 과온 알람

시스템 제어 기능 :

주요 전자제어시스템에 쓸 물질
