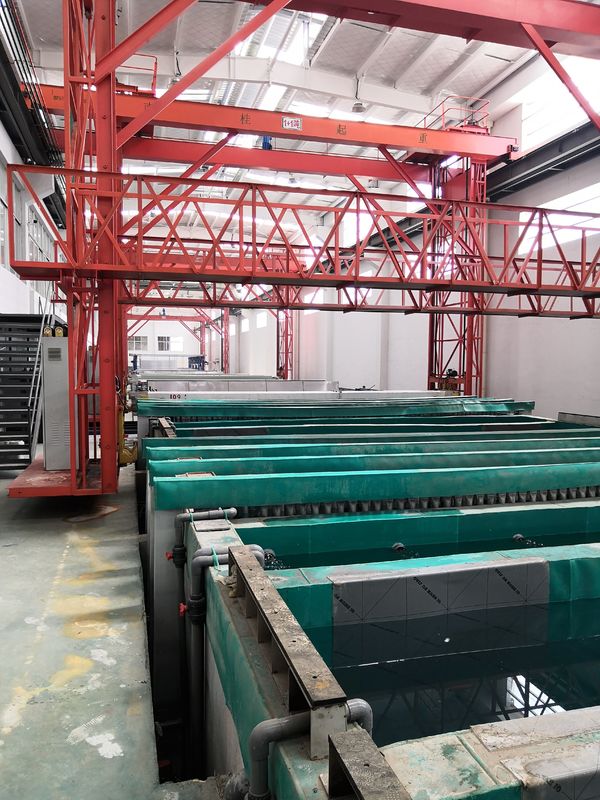

নমনীয়তা 550T / মাস স্বয়ংক্রিয় anodizing লাইন অনুভূমিক

নমনীয়তা 550T/মাস স্বয়ংক্রিয় অ্যানোডাইজিং লাইন অনুভূমিক

一বর্ণনা

1একটি স্বয়ংক্রিয় অ্যানোডাইজিং উত্পাদন লাইনে প্রায়শই অ্যানোডাইজিং প্রক্রিয়া চলাকালীন ধাতব পণ্যগুলি ধরে রাখার জন্য র্যাক এবং ফিক্সচার সিস্টেম অন্তর্ভুক্ত থাকে।

2অ্যানোডাইজিং উত্পাদন লাইনে অটোমেশন রিয়েল-টাইম প্রক্রিয়া পর্যবেক্ষণ এবং ফিডব্যাক প্রক্রিয়া অন্তর্ভুক্ত করতে পারে।

3অটোমেটেড অ্যানোডাইজিং উৎপাদন লাইন প্রায়ই শক্তি সঞ্চয় বৈশিষ্ট্য অন্তর্ভুক্ত.

二ডিজাইন অবস্থা

1. অ্যালুমিনিয়ামঃ ৬০৬১ থেকে ৬০৬৩ অথবা অন্য
2. অ্যানোডাইজিং ফিল্ম চিন্তাশীলতাঃ১০-১২ মাইক্রোমিটারমাইক্রন
3. গড় কভারেজ এলাকাঃ 400m2/T (টন)
4. অ্যালুমিনিয়াম প্রোফাইলের সর্বোচ্চ দৈর্ঘ্য:6500mm
5. এক্সট্রুশন অনুপাতঃ 2.5kg/m2
6. কর্মঘন্টা/মিঃ 300d/m x 20h/d = 600h/m
7. র্যাকিং সিস্টেমঃ তিনটি ফিক্সচার/র্যাক
8. রেলিং অপারেশন: মামুল
9. সরঞ্জাম ব্যবহারের হারঃ ০।9
10. পাওয়ার সাপ্লাইঃ এসি 3 ফেজ 380v 50hz
11. কন্ট্রোল পাওয়ারঃ এসি 220 ভোল্ট 50 হার্জ
12. জল সরবরাহঃ ২ কেজি/সিএম২·জি
13. গরম বাষ্পঃ 6kg/cm2·G
14. কম্প্রেসার বায়ুঃ 6kg/cm2·G

三প্রসেস ট্যাংক

1. ডিগ্রেসিং [মুক্ত সালফিউরিক এসিড180±30 গ্রাম/লিটার] 1 ট্যাংক
2. ক্ষারীয় খোদাই[Fঅ্যালকালি ৪০-৬০ গ্রাম/লিটার,Al3+ ৩০-১২০ গ্রাম/] ২টি ট্যাংক
3. নিরপেক্ষতা[মুক্ত সালফিউরিক এসিড180±20g/l] 1 ট্যাংক
4. অ্যানোডাইজিং [মুক্ত সালফিউরিক এসিড140-180g/l,Al3+≤20g/l]৩ টি ট্যাংক
5. রঙিন [স্ট্যানোস সালফেট] ৩-৮ গ্রাম/লিটার,মুক্ত সালফিউরিক এসিড১৫-২৫ গ্রাম/লিটার, পিএইচ ০.৮-১.২1 ট্যাংক
6. মাঝারি তাপমাত্রা সিলিং [PH 5-6.5,নিকেল আয়ন0.৮-১.৩ গ্রাম/লিটার,ফ্লুরিয়ন0.3-0.7 g/l] 1 ট্যাংক

四.চিকিত্সা প্রক্রিয়াঃ

1. ডিগ্রেসিং
   (1) ৬টি ট্যাংক (রেক) / ট্যাংক x ১টি ট্যাংক=6jig ((রাক)
   (2) চিকিত্সা সময়ঃ 2-5 মিনিট
2. ক্ষারীয় খোদাই
   (1) 6 জিগ (রেক) / ট্যাংক x 2 ট্যাঙ্ক=১২ জগ(রাক)
   (২)চিকিৎসাসময়ঃ ৩-১৫ মিনিট
3. নিরপেক্ষতা
   (1) ৬টি ট্যাংক (রেক) / ট্যাঙ্ক x ১টি ট্যাঙ্ক=৬জিগ(রাক)
   (২)চিকিৎসাসময়ঃ ১-৫ মিনিট
4. অ্যানোডাইজিং
   (1) ২টি জগ (রেক) / ট্যাংক x ৩টি ট্যাঙ্ক = ৬টি জগ (রেক)
   (2) বর্তমান ঘনত্বঃ 130A/m2
   (3) প্রক্রিয়া সময়ঃ 30 মিনিট
   (4) অপ্রক্রিয়াকরণের সময়ঃ 8 মিনিট
   (৫) মোট সময় ৩০+৮=৩৮ মিনিট

(৬)গড় অ্যানোডাইজিং স্তরঃ ০.৩৬*০77*1.৩*৩০ =১০.৮১ মিমি

5. রঙ ১

১)ক্লোর প্রক্রিয়াঃ মিশ্রিত লবণ

২) পরিমাণঃ ২টি জগ (রেক) / ট্যাংক x ১টি ট্যাঙ্ক = ২টি জগ (রেক)

3) বর্তমান ঘনত্বঃ 70A

4) প্রক্রিয়া সময়ঃ 2-8 মিনিট

6সিলিং
1) সিলিং মেনথডঃ মাঝারি বা স্বাভাবিক তাপমাত্রায় সিলিং
২)পরিমাণঃ৬টি ট্যাংক (রেক) / ট্যাংক x ১টি ট্যাংক
3) প্রক্রিয়া সময় 10-15 মিনিট

五. ডিজাইন প্যারামিটার এবং সেটিং

1. অ্যানোডাইজিং চিকিত্সা এলাকাঃ
১)প্রতিটি অ্যানোডাইজিং প্রক্রিয়া ট্যাংক 38min প্রয়োজন, যেখানে মোট jig ((rack) / বছরঃ​

(২ র্যাক x ৩ ট্যাংক x ৬০ মিনিট/ঘন্টা) ÷ ৩৮ মিনিট x ৬০০ ঘন্টা = ৫৬৮৪ জিগ (রেক)

২)ডিজাইন 44.3m2^/যেখানে প্রতিটি ট্যাংক 88m2 হয়
৩)এলাকা চিকিত্সা / বছরঃ 5684gig ((র্যাক) x 44.3m2 /gig = 251801m2

2অ্যানোডাইজিং চিকিত্সা ওজনঃ
মাসিক উৎপাদনঃ 251801m2÷400m2/T*0.9=566T₹৫৫০টি

3.বিদ্যুৎ খরচ:
1) অ্যানোডাইজিং ট্যাঙ্কঃ 100m2/ট্যাঙ্ক* 130A/ m2÷0.9=14444A/ট্যাঙ্ক

পাওয়ার রিক্সিফায়ার: 15000A = 3 ইউনিট
        ২) ক্লোরিং ট্যাঙ্কঃ100m2/ট্যাঙ্ক × 80A/m2÷0.9 = 8888A/ট্যাঙ্ক

রঙ সংশোধনকারীঃ 12000A = 1 ইউনিট

六. প্রসেস চ্যাট

ইউএন-এর জন্য সংজ্ঞা

1) ডি = ডিগ্রেসিং

2) Rs = ধুয়ে ফেলা, HW Rs = গরম পানি দিয়ে ধুয়ে ফেলা

4) AE = আলকালাইন ইটিং

৫) নে =নিরপেক্ষতা

৬)An = অ্যানোডাইজিং

7) Cl = রঙ

8) Sl = সিলিং

৯)এমইউ = উপাদান আনলোডিং

10) পিসি = প্যাকিং
