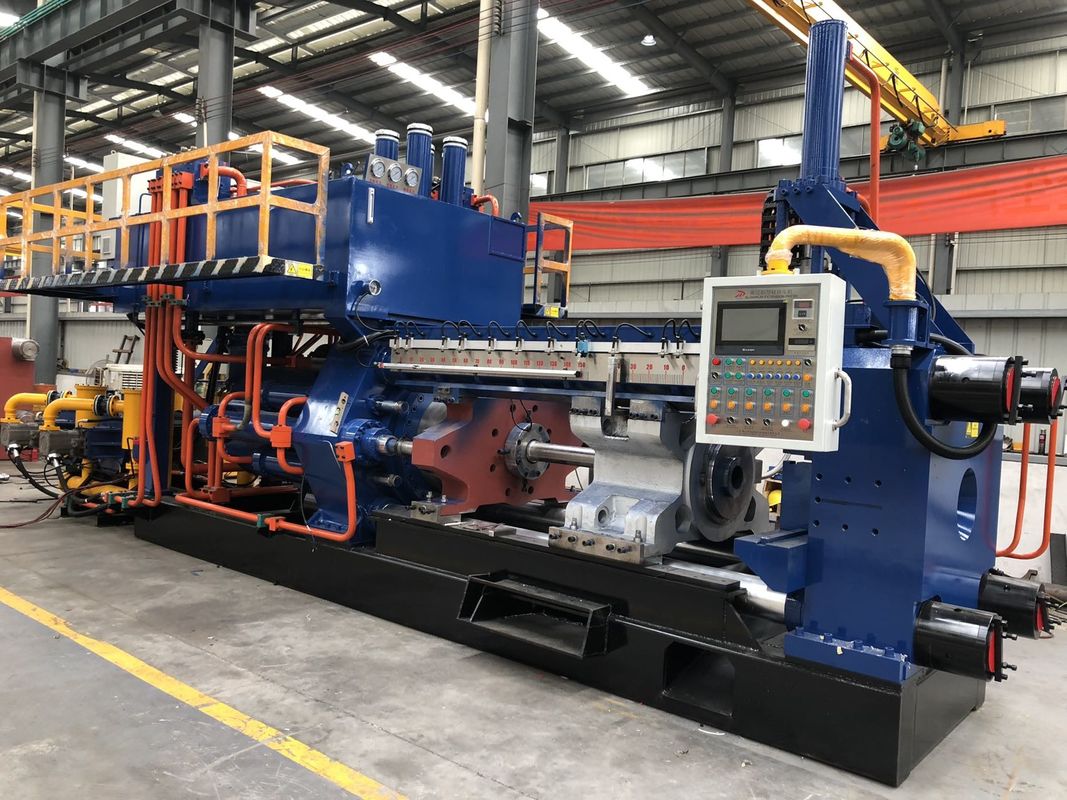

Presses d'extrusion d'aluminium industriel 1000T Extrudeuse horizontale en aluminium
一.Description
L'extrudeuse d'aluminium est une presse hydraulique à quatre colonnes horizontale spécialement conçue pour l'extrusion de profilés d'aluminium civils et de profilés industriels.
Paramètres techniques:
1) Taille de l'enveloppe:ф127mm, longueur 660mm.
2) Capacité d'extrusion
Diamètre du piston du cylindre principal: 750 mm
Diamètre du piston du cylindre latéral: 180 mm*2
Diamètre du piston du conteneur: 160 mm*4
Diamètre du piston de cisaillement: 160 mm
Résistance totale à l'extrusion: 220 kg/cm21033 tonnes
Extrusion du cylindre principal: 220 kg/cm2927 tonnes
Extrusion par cylindre latéral: 220 kg/cm2106 tonnes
Réservoir à verrouillage: 200/kg/cm251 tonnes
Coupe: 160/kg/cm232 tonnes
3) Vitesse théorique
Vitesse de déplacement rapide du cylindre principal: 231 mm/s
Vitesse de retrait rapide du cylindre principal: 360 mm/s
Vitesse d'extrusion: 0 à 12 mm/s
Réglage du conteneur: 185 mm/s
Le réservoir ouvert: 128 mm/s
Pour les véhicules à moteur à commande autonome:
Coupe à l'envers: 266,7 mm/sec
En l'absence de billet, chaque cycle d'extrusion est inférieur à 16 à 20 secondes.
4) Taille du matériau:
Démètre extérieur ф255 mm, longueur:235 mm
5) Dimension extérieure de la machine: longueur7500mm* largeur3000mm*hauteur3800mm
6) Taille de la porte de décharge: Φ160 mm × 190 mm
7) Échangeur de chaleur: 25m2
8) Poids total: 48 tonnes.
Spécification de la presse 1100UST
(1) pompe à huile
Pompes à huile principales:A7V-170L(Lihao hydraulique) * 2 ensembles
Pompes auxiliaires: YBE-200/125L (Zhejiang Yongling) 2 ensembles
2) pièces hydrauliques:
Les pièces hydrauliques haute pression sont de Rexroth, d'autres pièces sont de Taiwan.
(3) moteur:
Moteur principal: YE3- 280M-6 -65KW * 1 jeu (6极)
L'équipement est équipé d'un appareil électronique à haute puissance.
Le moteur de conduite sous pression: YE2-132S-6-3KW 1 ensemble
Pompes de conduite de pression: PV2R1-10RAF1 1 ensemble
Température du récipient: 380 à 430°C
(4) Matériau:
Cylindre principal: acier à forger
Piston principal: fonte à froid
Plaque frontale: acier de coulée 35#
Base coulissante pour matrices: 45# en acier forgé
Plaque de papillon: acier de coulée 35#
Tubes de raccordement: acier forgé 45#
Partie de conservation de la température: acier de coulée 35#
Contenant: 5 crmnmo
Pour les conteneurs: forgeage H13
Tête: forgeage H13
Partie extrudée: forgeage H13
Étagère inférieure: soudage 35# en acier et en tôle d'acier
(5) Pièces électriques:
PLC: MISBUSHI FX3U-128MR,MT-8102IP écran tactile, affichage de la situation de la presse et de la vitesse d'extrusion Équipé d'un système de commande numérique hydraulique automatique, cette presse possède les fonctions suivantes:
a) Affichage du régime réglé et du régime réel
b) La même vitesse réglée et la même vitesse modifiée
c) Affichage du courant électrique réglé et du courant électrique réel
d) Position réelle, position modifiée de vitesse et position après extrusion
e) Réglage de la position du groupe des commutateurs
f) Épreuves de pression de rupture
g) Temps indiquant les paramètres.
h) Réglage des paramètres de fonctionnement du système
B.Cette presse est équipée deémetteur de positionLa vitesse d'extrusion peut également être réglée en mode automatique.
Contacteur à courant alternatif: MISBUSHI
Commutateur de course: Tend, Taiwan
Relais: Bâle, Royaume-Uni
