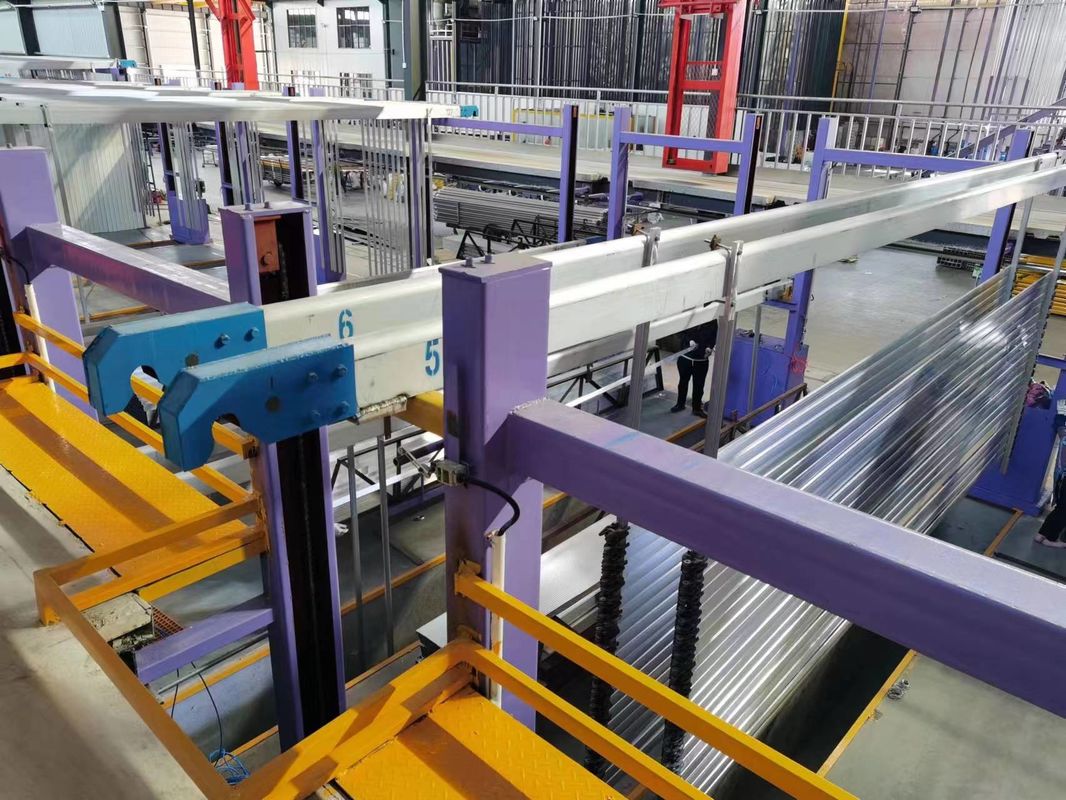

3000T/Bulan Proses Anodizing Line Horizontal Kualitas Konsisten

3000T/Bulan Proses Anodizing Line Horizontal Kualitas Konsisten

一.Deskripsi:

1Jalur produksi anodisasi seringkali menggabungkan sistem filtrasi dan pemurnian untuk menjaga kualitas larutan elektrolit.dan kontaminan dari elektrolit, memastikan hasil anodisasi yang konsisten dan memperpanjang umur larutan.

2Kontrol suhu sangat penting dalam proses anodisasi untuk mencapai sifat pelapis yang diinginkan dan stabilitas proses.Jalur produksi anodisasi dapat mencakup sistem pemanasan atau pendinginan untuk menjaga larutan elektrolit pada suhu yang diperlukan sepanjang proses.

3Jalur produksi anodisasi seringkali mencakup sistem pengolahan limbah untuk menangani dan mengobati limbah yang dihasilkan selama proses anodisasi.

二Kondisi desain

1. Alloy: Aluminium 6061 sampai 6063 atau lainnya
2. Anodizing film thinkness:9 ~ 12μmMikron
3. Rata-rata area yang ditutupi: 350m2/t (ton)
4. Panjang profil aluminium maksimum:6500mm
5. Rasio ekstrusi: 2,5 kg/m2
6. Jam kerja/m: 300d/m x 20h/d = 600h/m
7. Sistem rak: Tiga perlengkapan/rak
8. Operasi rak: Mamual
9. Tingkat Penggunaan Peralatan: 0.9
10. Sumber daya: AC 3phase 380v 50hz
11. Daya kontrol: AC220V 50Hz
12. Pasokan air: 2kg/cm2·G
13. Uap panas: 6kg/cm2·G
14. Udara kompresor: 6kg/cm2·G

三. Tangki Proses

1. Penghilang lemak [Asam sulfat bebas180±30 g/l] 1 Tangki
2. Etching Alkaline[FAlkali 40-60g/l,Al3+ 30-120g/] 2 Tangki
3. Neutralisasi[Asam sulfat bebas180±20g/l] 1 Tangki
4. Anodisasi [Asam sulfat bebas140-180g/l,Al3+≤20g/l]8 Tangki
5. Pewarna [sulfat kenyal] 3-8 g/l,Asam sulfat bebas15-25g/l, PH 0,8-1,2]3 Tangki
6. Penutup suhu sedang [PH 5-6.5,Ion nikel00,8-1,3 g/l,Fluorion0.3-0.7 g/l] 3 Tangki

四Proses pengolahan:

1. Pengurangan lemak
   (1) 6 jig ((rack) / tangki x 1 tangki=6jig ((rak)
   (2) Waktu perawatan: 2-5 menit
2. Etching Alkaline
   (1) 6 jig ((rack) / tangki x 2 tangki=12 jig(rak)
   (2)Pengobatanwaktu: 3-15 menit
3. Neutralisasi
   (1) 6 jig ((rack) / tangki x 1 tangki=6jig(rak)
   (2)Pengobatanwaktu: 1-5 menit
4. Anodizing
   (1) 3 jig (rak) / tangki x 8 tangki = 24 jig (rak)
   (2) kepadatan arus: 130A/m2
   (3) Waktu proses: 26 menit
   (4) Waktu tidak diproses: 7 menit
   (5) Total waktu 26+7=33 menit

(6)Rata-rata lapisan anodisasi: 0,36*1,3*26*0,77 = 9,4um

5. Warna 1

1)Proses klor: Campuran garam

2) Jumlah:3 jig (rak) / tangki x 1 tangki = 3 jig (rak)

3) kepadatan arus: 70A

4) Waktu proses: 2-8 menit

6.Pembatasan
1) Mentod penutup: Penutup pada suhu sedang atau normal
2)Jumlah:6 jig ((rak) / tangki x 1 tangki
3) Waktu proses 10-15 menit

五. Parameter Desain dan Pengaturan

1Area pengolahan anodisasi:
1)Setiap tangki proses anodisasi membutuhkan waktu 33 menit, dimana total jig (rack) / tahun:Aku tidak tahu.

(3 rak x 8 tangki x 60 menit/jam) ÷ 33 menit x 600 jam = 26181 jig ((rak)

2)Desain 50m2^/di mana setiap tangki adalah 100m2
3) Pengolahan area/tahun:26181Jig (rack) x 50m2 /jig = 1309050m2

2. Berat perawatan anodisasi:
Produksi bulanan: 1309050m2÷350m2/T*0.9=3366T¥3000T

3.Konsumsi daya:
1) Tangki anodisasi:100m2/tangki* 130A/m2÷0.9=14444A/tangki

Pengoreksi daya: 15000A = 3 unit
        2) Tangki klorinasi:100m2/tangki × 70A/m2÷0,9 = 7777A/tangki

Color Rectifier: 8000A = 3 unit

六.Proses Chat

Diskripsi untuk UN

1) De = Penguras lemak

2) Rs = Pencucian, HW Rs = Pencucian dengan Air Panas

4) AE = Alkaline Etching

5) Ne =Neutralisasi

6)An = Anodizing

7) Cl = Pewarnaan

8) Sl = Penyegelan

9)MU = Pengungkapan Bahan

10) Pc = Pengemasan
