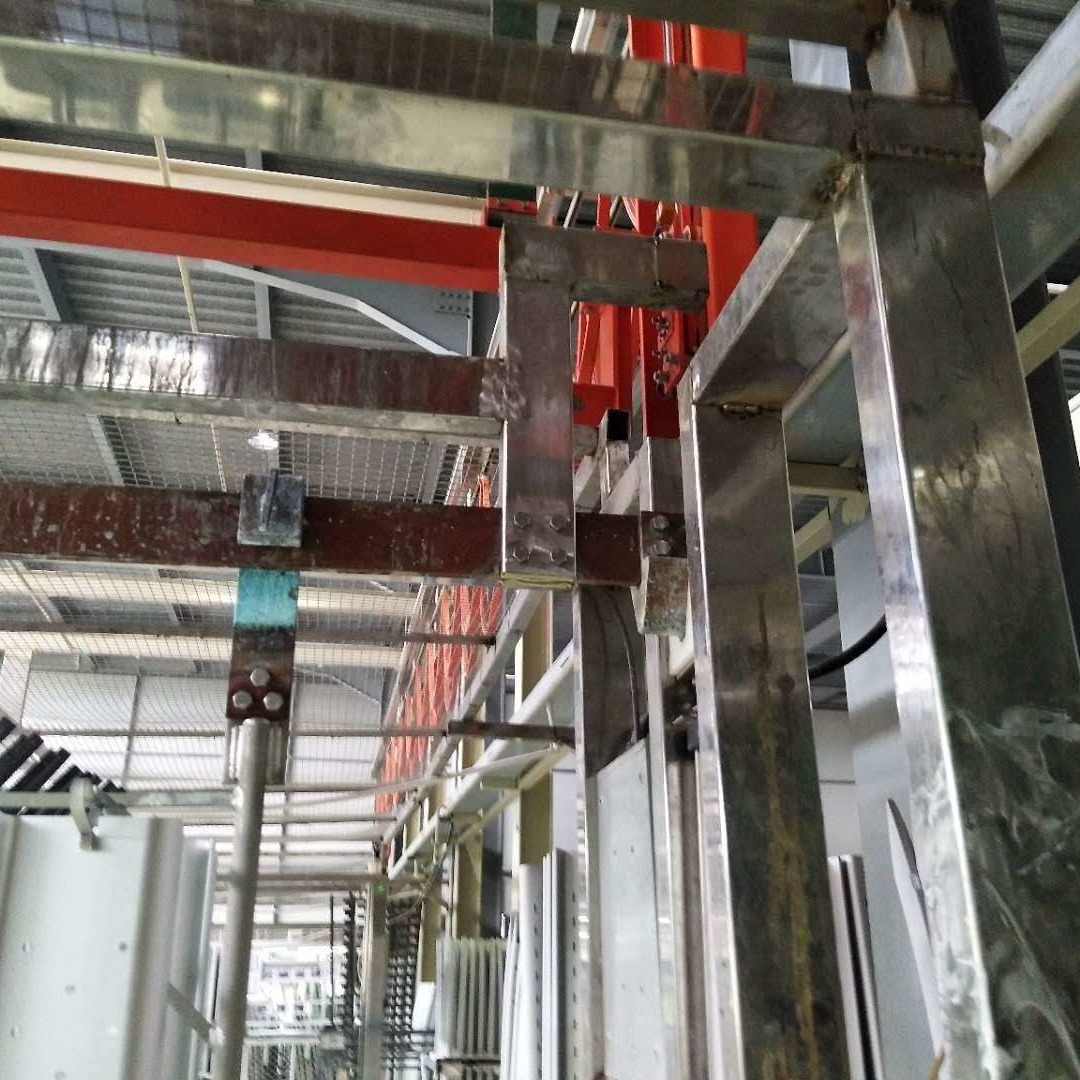

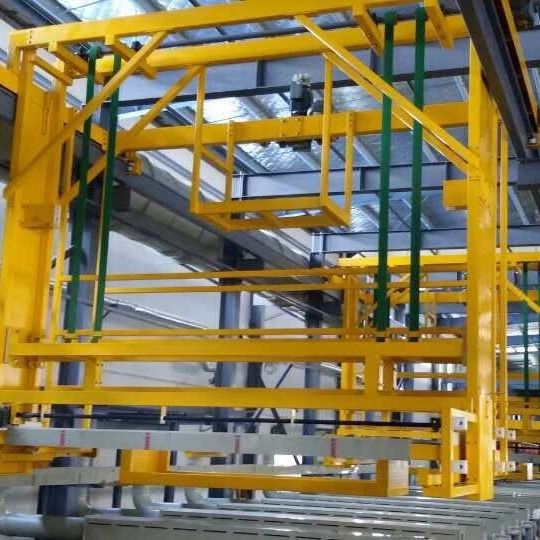

200T / Bulan jalur produksi oksidasi dengan pemantauan dan kontrol jarak jauh
一. Deskripsi produksi:
1.Lini produksi anodisasi dirancang dengan mempertimbangkan lingkungan.
2Seiring kebutuhan produksi meningkat, lini produksi anodizing mini sering dapat diperluas dengan modul otomatisasi tambahan.
3Sebuah lini produksi anodizing mini dapat diintegrasikan ke dalam proses manufaktur yang lebih besar atau jalur perakitan.
二.Tank Proses
| 1 | Penghilang lemak [Asam sulfat bebas180±30 g/l] | 1 Tangki |
| 2 | Etching Alkaline[FAlkali 40-60 g/l,Al3+ 30-120 g/] | 1 Tangki |
| 3 | Neutralisasi[Asam sulfat bebas180±20g/l] | 1 Tangki |
| 4 | Anodisasi [Asam sulfat bebas140-180g/l,Al3+≤20g/l] | 1 Tangki |
| 5 | Pewarna [sulfat kenyal] 3-8 g/l,Asam sulfat bebas15-25g/l, PH 0,8-1,2] | 1 Tangki |
| 6 | Penutup suhu sedang [PH 5-6.5,Ion nikel00,8-1,3 g/l,Fluorion00,3-0,7 g/l] | 1 Tangki |
三. Kondisi desain
| 1 | Paduan | Aluminium 6061 sampai 6063 atau lainnya |
| 2 | Anodizing film thinkness | 10 ~ 12μmMikron |
| 3 | Rata-rata area cakupan | 350m2/T (ton) |
| 4 | Panjang profil aluminium maksimum | 6500mm |
| 5 | Rasio ekstrusi | 2.5kg/m2 |
| 6 | Jam kerja/m | 300d/m x 20h/d = 600h/m |
| 7 | Sistem rak | Dua perlengkapan/rak |
| 8 | Operasi rak | Manual |
| 9 |
Tingkat Penggunaan Peralatan
|
0.9 |
| 10 | Sumber daya listrik | AC 3phase 380v 50hz |
| 11 | Kekuatan Kontrol | AC220V 50Hz |
| 12 | Pasokan air | 2kg/cm2·G |
| 13 | Uap panas | 6kg/cm2·G |
| 14 | Kompresor udara | 6kg/cm2·G |
四Proses pengolahan:
(6)Rata-rata lapisan anodisasi: 0,36*1,3*30*0,77 = 10,81um
1)Proses klor: Campuran garam
2) Jumlah:2 jig (rak) / tangki x 1 tangki = 2 jig (rak)
3) kepadatan arus: 70A
4) Waktu proses: 2-8 menit
6. Penutup
1) Mentod penutup: Penutup pada suhu sedang atau normal
2)Jumlah:6 jig ((rak) / tangki x 1 tangki
3) Waktu proses 10-15 menit
五.Design Parameter dan Pengaturan
1Area pengolahan anodisasi:
1)Setiap tangki proses anodisasi membutuhkan waktu 40 menit, dimana total jig (rack) / tahun:Aku tidak tahu.
( 2 rak x 1 tangki x 60 menit/jam) ÷ 40 menit x 600 jam = 1800 jig ((rak)
2)Desain 50m2/di mana setiap tangki adalah 100m2
3)Perlakuan luas/tahun: 1800 jig (rak) x 50m2 /jig = 90000m2
2. Berat perawatan anodisasi:
Produksi bulanan: 90000m2÷350m2/T*0.9=231T¥200T
3.Konsumsi daya:
1) Tangki anodisasi:100m2/tangki* 130A/m2÷0.9=14444A/tangki
Pengoreksi daya: 15000A = 1 unit
2) Tangki klorinasi:100m2/tangki × 70A/m2÷0.9 = 7777A/tangki
Color Rectifier: 8000A = 1 unit
六.Proses Chat
| Diskripsi untuk UN | ||
| 1 | De | Pengurangan lemak |
| 2 | Rs | Mencuci |
| 3 | HW Rs | Mencuci dengan Air Panas |
| 4 | AE | Etching Alkaline |
| 5 | Tidak | Neutralisasi |
| 6 | Sebuah | Anodizing |
| 7 | Cl | Warna |
| 8 | - Tidak. | Penyegelan |
| 9 | MU | Pengungkapan Bahan |
| 10 | Pc | Pengemasan |
