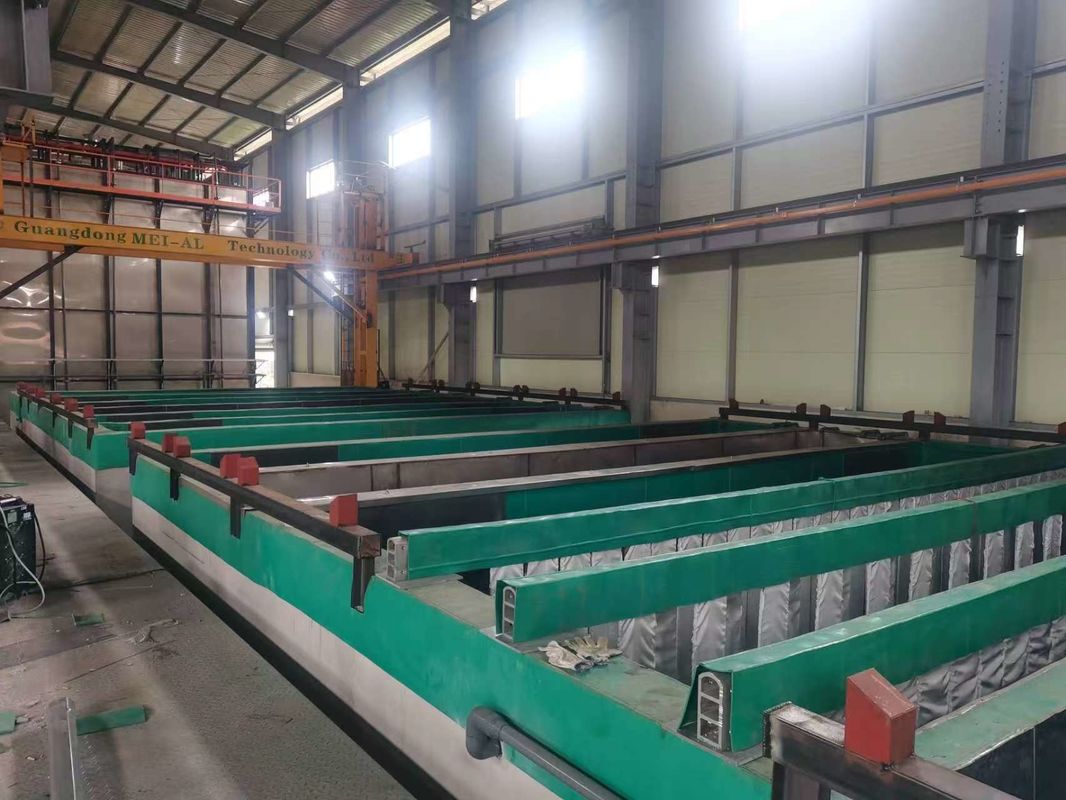

Jalur Anodizing yang dapat disesuaikan untuk profil aluminium dengan kapasitas pasokan bulanan 600 ton
一.Produk Deskripsi
1Jalur produksi anodizing membutuhkan kontrol peralatan yang teliti dan peraturan yang ketat dari parameter proses, termasuk kepadatan arus, suhu, waktu, dan banyak lagi.Pengendalian variabel proses penting ini sangat penting untuk menciptakan produk anodisasi berkualitas tinggi.
2Anodizing menemukan aplikasi luas dalam perawatan permukaan komponen di berbagai industri seperti aerospace, otomotif, dan elektronik.Ini tidak hanya meningkatkan kinerja produk tetapi juga meningkatkan daya tarik estetika.
3Dengan kemajuan teknologi yang tak henti-hentinya, teknik anodisasi terus dioptimalkan dan ditingkatkan untuk menawarkan solusi perawatan permukaan yang unggul yang disesuaikan untuk berbagai industri.
二Kondisi desain
| 1 | Paduan | Aluminium 6061 sampai 6063 atau lainnya |
| 2 | Anodizing film thinkness | 10 ~ 12μmm |
| 3 | Rata-rata area cakupan | 350m2/T (ton) |
| 4 | Panjang profil aluminium maksimum | 6500mm |
| 5 | Rasio ekstrusi | 2.5kg/m2 |
| 6 | Jam kerja/m | 300d/m x 20h/d = 600h/m |
| 7 | Sistem rak | Dua perlengkapan/rak |
| 8 | Operasi rak | Manual |
| 9 | Tingkat Penggunaan Peralatan | 0.9 |
| 10 | Sumber daya listrik | AC 3phase 380v 50hz |
| 11 | Kekuatan Kontrol | AC220V 50Hz |
| 12 | Pasokan air | 2kg/cm2·G |
| 13 | Uap panas | 6kg/cm2·G |
| 14 | Kompresor udara | 6kg/cm2·G |
三.Tank Proses
| 1 | Penghilang lemak [Asam sulfat bebas180±30 g/l] | 1 Tangki |
| 2 | Etching Alkaline[FAlkali 40-60 g/l,Al3+ 30-120 g/] | 2 Tangki |
| 3 | Neutralisasi[Asam sulfat bebas180±20g/l] | 1 Tangki |
| 4 | Anodisasi [Asam sulfat bebas140-180g/l,Al3+≤20g/l] | 4 Tangki |
| 5 | Pewarna [sulfat kenyal] 3-8 g/l,Asam sulfat bebas15-25g/l, PH 0,8-1,2] | 2 Tangki |
| 6 | Penutup suhu sedang [PH 5-6.5,Ion nikel00,8-1,3 g/l,Fluorion00,3-0,7 g/l] | 3 Tangki |
四Proses pengolahan:
(6)Rata-rata lapisan anodisasi: 0,3*1,3*30*0,77 = 10,81um
1)Proses klor: Campuran garam
2) Jumlah:2 jig (rak) / tangki x 1 tangki = 2 jig (rak)
3) kepadatan arus: 70A
4) Waktu proses: 2-8 menit
6. Penutup
1) Mentod penutup: Penutup pada suhu sedang atau normal
2)Jumlah:6 jig ((rak) / tangki x 1 tangki
3) Waktu proses 10-15 menit
五. Parameter Desain dan Pengaturan
1Area pengolahan anodisasi:
1) Setiap tangki proses anodisasi membutuhkan waktu 40 menit, dimana total jig (rack) / tahun:Aku tidak tahu.
(2 rak x 4 tangki x 60 menit/jam) ÷ 40 menit x 600 jam = 7200 jig ((rak)
2)Desain 50m2/di mana setiap tangki adalah 100m2
3)Perawatan area/tahun: 7200 jig (rak) x 50m2 /jig = 360000m2
2. Berat perawatan anodisasi:
Output bulanan:
360000m2÷350m2/T*0.6=617T¥600T
3.Konsumsi daya:
1) Tangki anodisasi:100m2/tangki* 130A/m2÷0.2=A/tangki
Pengoreksi daya: 15000A = 4 unit
2) Tangki klorinasi:100m2/tangki × 70A/m2÷0.9 = 7777A/tangki
Color Rectifier: 8000A = 2 unit
六. Proses Chat
| Diskripsi untuk UN | ||
| 1 | De | Pengurangan lemak |
| 2 | Rs | Mencuci |
| 3 | HW Rs | Mencuci dengan Air Panas |
| 4 | AE | Etching Alkaline |
| 5 | Tidak | Neutralisasi |
| 6 | Sebuah | Anodizing |
| 7 | Cl | Warna |
| 8 | - Tidak. | Penyegelan |
| 9 | MU | Pengungkapan Bahan |
| 10 | Pc | Pengemasan |
